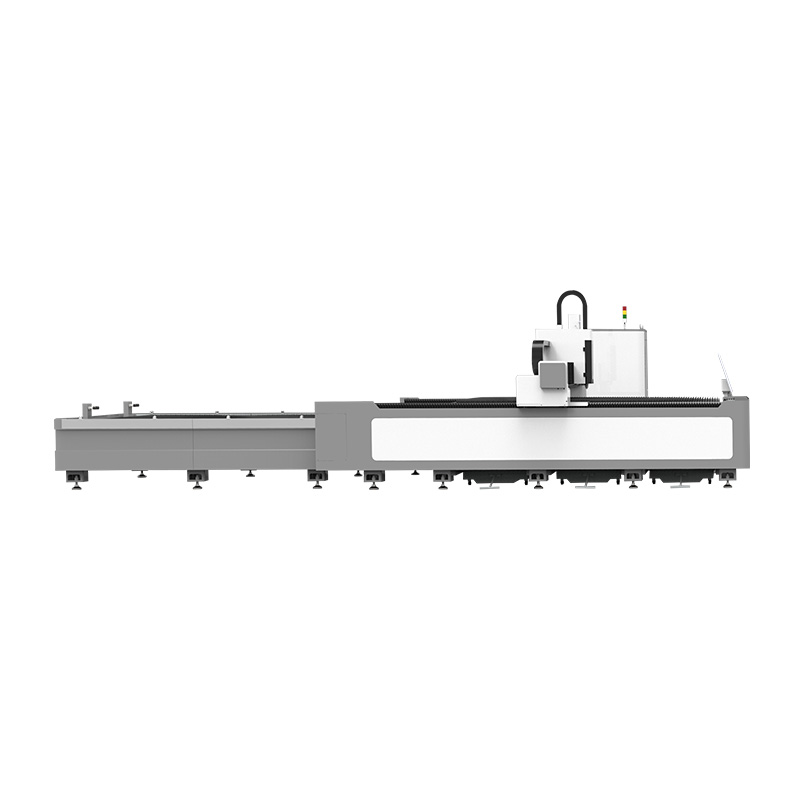

Découpeur laser à fibre haute puissance avec table d'échange

La machine à découper à fibre de la fibre à double planche est livrée en standard avec une plate-forme d'échange rapide, qui convient au chargement et à déchargement. La découpe et le chargement et le déchargement de la plaque peuvent être effectués en même temps. L'efficacité de traitement est élevée, le coût d'exploitation est faible et l'équipement est abordable. C'est le premier choix pour les entreprises de traitement et de fabrication.
  • iGr-t
  • iGOLDENLASER
État de disponibilité:

Description du produit


Machine de découpe laser à fibre de plate-forme d'échange la description:

Table d'échangeMachine de découpe laser à fibreest équipé de deux palettes de coupe pouvant être automatiquement commutées. Lorsque on est utilisé pour la coupe, l'autre peut être chargé ou déchargé avec des feuilles. Cela enregistre considérablement le temps de chargement et de déchargement, améliore l'efficacité de travail et économise des coûts. Le couteau au laser offre une efficacité de coupe élevée et une précision, une coupe lisse, une propreté, sans bavette, une perte de matériau faible, une petite zone touchée à la chaleur et presque aucune déformation thermique. Il convient au traitement continu à grande échelle et est l'équipement préféré pour les fabricants métalliques.


Machine de découpe laser à fibre avec table d'échange Show


平板 切割机 切割机02


详情 _03


Les caractéristiques de Machine de découpe laser avec table d'échange



1). Structure de la machine forte bien traitée pour une machine de découpe laser en acier, une structure stable pour garantir une précision de coupe élevée et une excellente performance de coupe;


2). Cette meilleure machine à découper au laser à fibre est équipée d'une structure de type de table double de travail, la table peut être déplacée rapidement, augmentant considérablement l'efficacité de travail;


3). La meilleure machine de découpe au laser fibre prend des pièces célèbres du monde entier, telles que le servomoteur Yaskawa / Panasonic, le rack Taiwan et le rail de guidage / rail de guidage, etc., améliorant considérablement l'efficacité de travail;


4). JPT et la Chine Source laser à fibre Raycus / Maxphotonics pour la machine de découpe laser à fibre de la fibre de la Chine, une bonne qualité de faisceau, une grande capacité de coupe et une maintenance nettement essentiellement, le temps de travail peut être de 100 000 heures;


5). Système de contrôle professionnel / logiciel de nidification, fonction avancée et facile à apprendre, traitement plus flexible et efficace.


Vidéos



Des détails

Machine de découpe laser à fibre de tôle pour la table d'échange

Plate-forme d'échange

Plus rapide et plus stable.
Améliorer la précision de traitement et la sécurité.
Augmentation de la productivité.


Plate-forme d'échange automatique à double chaîne à double chaîne, la plate-forme est composée d'un cadre soudé, avec une grille de support sur laquelle la pièce est prise en charge et que la table de travail peut supporter une charge allant jusqu'à 1000 kg; Il y a des balles universelles autour de la table de travail, entraînée par le servomoteur de Yaskawa, une vitesse d'échange stable dans les 8-15s, empêchant efficacement la déviation et la collision.


Les deux modes de liaison ou de fonctionnement indépendant peuvent être définis de manière flexible, ce qui est pratique pour faire face aux défauts tels que les conflits, faciles à nettoyer les déchets ci-dessous, à remplir le chargement et le déchargement des plaques spéciales et améliorer l'efficacité de la production.



Conception de bord couvert en acier inoxydable

Machine de découpe laser métallique

Sur la plate-forme arrière de chargement et de déchargement, le bord du lit est recouvert d'acier inoxydable de haute qualité.


Résistant à l'usure et résistant aux rayures. L'utilisation d'acier inoxydable austénitique renforcé a une résistance à l'abrasion renforcée et une résistance aux rayures, évitant les dommages directs du lit et provoquant une corrosion du corps du lit.


Conservateur. L'acier inoxydable de haute qualité a une résistance à la corrosion, et il rencontrera inévitablement un fort environnement acide ou alcalin lors de la transformation industrielle.

Une durée de vie plus longue. Protégez efficacement le corps du lit, qui peut être démonté et remplacé par lui-même pour prolonger la durée de vie de l'équipement.


La machine de découpe au laser métallique avec plate-forme d'échange, pendant le processus de chargement et de déchargement, la feuille métallique continuera à frotter contre le bord du lit. La conception innovante en acier inoxydable rend l'équipement magnifique et pratique et réduit davantage les coûts de maintenance.




Tête de coupe au laser de mise au point automatique

02- 嘉强


La tête laser a une unité d'entraînement à moteur intégrée et la lentille de focalisation est entraînée par un mécanisme linéaire pour modifier automatiquement la position à moins de 20 mm. L'utilisateur peut définir la mise au point continue dans le programme pour compléter la perforation rapide des plaques épaisses et la découpe automatique des plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composé équipés de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie par eau de sorte que la tête laser puisse fonctionner de manière stable pendant une longue période.



Écran d'affichage LCD pour cutter à fibre laser

Conception d'écran de l'écran LCD vertical

L'écran de l'écran vertical de 21,5 'est différent de l'écran d'écran horizontal traditionnel. La vitesse de réponse atteint 8 ms, la résolution atteint 1080p, le ratio d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface logicielle de contrôle et les habitudes de navigation humaines sont mieux adaptées. De plus, il a un niveau de luminosité élevé et une faible réflectance, et le panneau de verre robuste possède une robustesse et une durabilité.



Système de contrôle de boucle ouverte intelligente

Système de contrôle CYPCCACT pour la machine de découpe au laser métallique

Le système de découpe laser CYPCAC est un système de contrôle open-boucle complet lancé spécifiquement pour l'industrie de la transformation des métaux à double usage.


 Soutenez AI, DXF, PLT, GERBER, LXD et d'autres formats de données graphiques et acceptent les codes internationaux Standard G.


Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.

Fonctions de séquence automatique et de présentation automatique flexibles et diverses, une variété de méthodes de réseau sont disponibles.

 La fonction de bibliothèque de matériaux puissante permet d'économiser tous les paramètres de processus pour que le même matériau soit utilisé à nouveau.

 Traitement de la mémoire du point d'arrêt et positionnement de n'importe quelle fonction de point.

Découpe de hauteur fixe, hors paille suivante et plusieurs méthodes de recherche de bord.

Prise en charge de la télécommande du système via une boîte de poche sans fil et Ethernet.

Un clic pour définir un chemin de coupe de vol.

Il est facile à installer, facile à déboguer, excellent dans la performance et complet dans Plan.it est le système de contrôle de coupe au laser à la fibre avec la part de marché la plus élevée à présent.


PARAMÈTRES

Paramètre de machine de découpe laser à fibre de tôle


ModèleiGR-ft 3015
Zone de travail / longueur du tube3000 * 1500mm / 6000mm
Coup de axe x1500mm
Coup d'axe Y3000mm
Coup d'axe z300mm
Diamètre du tube20-220mm
PrécisionX, précision de positionnement de l'axe Y0.05mm
X, y, y, la précision de repositionnement des axes0.03mm
VitesseW angle de rotation de l'axen * 360
W axe max. ratioter la vitesse80RPM
X, axe Y max. vitesse de course150m / min
U axe max. vitesse de positionnement800mm / s
X, axe Y max. vitesse accélérée1,5 g
Source de courantPhase3
Tension nominale380V
La fréquence50 / 60Hz
Qualité de protectionIP65
CarrosserieMax. chargement de travail1000kg
Poids2600 kg
Taille (L * W * H)8060 * 3000 * 1965mm
Puissance laser500W / 750W / 1000W / 1500W / 200W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Table de travail en option4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Longueur du tube en option3000mm / 9000mm


La machine de découpe de la plate-forme d'échange est le premier choix pour la production de masse à grande échelle de traitement des tôles. Le chargement automatique et le déchargement économisent plus de temps. Et la double plate-forme de travail réduit considérablement le temps de chargement et de déchargement et améliore l'efficacité de la transformation.


Application


Machine de découpe laser à fibre de tôle


Pièces de machines, électriques, fabrication de tôle, armoire électrique, ustensiles de cuisine, panneau d'ascenseur, outils matériels, boîtier en métal, lettres de publicité, lampes d'éclairage, artisanat en métal, décoration, bijoux, instruments médicaux, pièces automobiles et autres champs de coupe en métal.



Machine de découpe laser à fibre avec plate-forme d'échange Matériaux applicables


Couper en acier inoxydable, acier au carbone, acier doux, acier allié, acier galvanisé, acier au silicium, acier à ressort, feuille de titane, feuille galvanisée, feuille de fer, feuille inox, aluminium, cuivre, laiton et autres tôle métallique, plaque métallique, tuyau en métal et Tube, etc.

平板 切割机 切割机24

样品


Machine de découpe laser à fibre de tôle


Igoldenlaser est un professionnelmachine à découper au laserfabrication. Afin de répondre aux exigences du marché de la machine à découper au laser, Igolden Laser lancent maintenant un nouveau type de machine à découper au laser CNC. Il possède les deux types de plate-forme, c'est-à-dire la plate-forme d'échange pour se nourrir automatiquement, améliorant considérablement l'efficacité de travail. Cette machine utilisait la structure de soudage des plaques. Il peut souder la plaque d'acier d'épaisseur d'environ 12 mm. La hauteur de la plate-forme d'échange est élevée avec la transmission de type chaîne et le double rail, ce qui peut gagner grandement l'heure d'alimentation et de déchargement. La structure entièrement fermée peut effectivement réduire le rayonnement laser. Depuis ce type de machine lancé, il est largement salué par les clients à la maison et à l'étranger.
