Description du produit

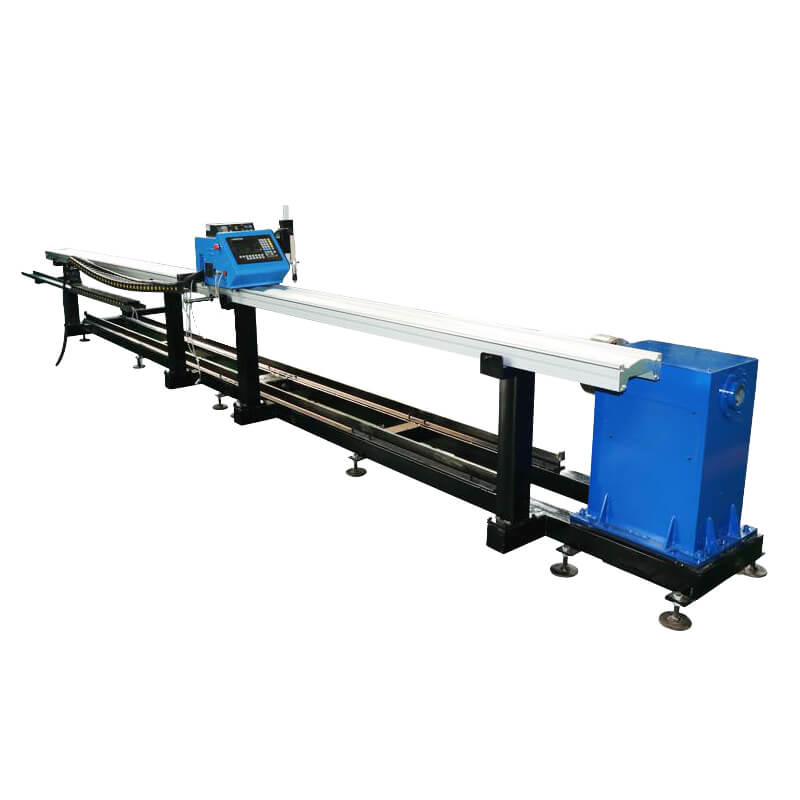

La machine de découpe de lignes entrecroisée convient pour couper les trous inertiels orthogonaux cylindriques, obliques, excentriques et autres phases, les trous carrés, les trous elliptiques sur divers tuyaux, et peut couper les lignes inertiales de phase intersection à l'extrémité du tuyau. Ce type d'équipement est largement utilisé dans la production de pièces structurelles métalliques, d'équipement électrique, d'industrie de la chaudière, de pétrole, de produits chimiques et d'autres secteurs industriels.
Il n'a qu'à saisir le diamètre du tuyau, l'angle d'intersection et d'autres paramètres du système d'intersection du tuyau, et il peut effectuer plusieurs formes d'intersection entre le tuyau principal et plusieurs tuyaux de branche. Calcul des lignes d'intersection et compléter le contrôle de liaison multi-axes pour obtenir diverses coupes complexes de ligne d'intersection.
Les machines de découpe de plasma fournies par notre entreprise comprennent la machine à découper à plasma plat, la plaque et la machine à découper plasma intégrée, la machine à découper du plasma à tube carré, la machine à découper à plasma portable, la machine à découper du plasma à tube rond, la machine à découper du plasma de portique.
Avez-vous une pensée de bricoler ou d'acheter un coupe-plasma CNC abordable? Nous vous fournirons la table de plasma CNC compétitive avec un service client expert pour satisfaire à vos besoins.
Les avantages de Machine de coupe à plasma CNC
1.La machine-outil adopte une conception de rigidité élevée et subit un traitement du vieillissement secondaire pour éliminer pleinement le stress interne. La précision de la machine-outil est stable pendant longtemps, garantissant la précision de coupe de toute la machine.
2.Adopt le maillage des engrenages et des grilles, couplée à une boîte de vitesses planétaires de précision pour la réduction de la vitesse, avec un couple de sortie élevé, un bruit faible, une lubrification à longue durée de vie et d'autres caractéristiques, afin d'obtenir une transmission de positionnement élevée.
3. en utilisant un logiciel professionnel de coupe de tuyaux CNC, facile à apprendre et facile à utiliser, à réduire les exigences de l'opérateur et à améliorer considérablement l'efficacité du travail. Avec des logiciels professionnels, le traitement en temps réel de divers graphiques et texte peut être réalisé. Simple à utiliser, flexible et pratique.
4.Parneau de découpe de lignes d'installation convient à la coupe des trous de ligne inertielle cylindrique, des trous carrés, des trous ovales, etc. sur divers tuyaux, et peut couper des lignes intersectantes à l'extrémité du tuyau.
Vidéos
Des détails
Le Chuck adopte 250 # trois mâchoires de la mâchoire, et la piste de siège de support adopte une piste de broyage fin de 24 kg / m. Précision plus élevée, meilleure qualité de coupe et plus grande capacité de relèvement.
Il adopte la marque industrielle bien connue de la Chine Huayuan Industrial Plasma Power Power.
Coupe précise, pas de bavures et petit biseau.
Économie d'énergie, faible consommation, performances plus stables.
Contrôle numérique, facile à apprendre et à utiliser, interférence électromagnétique anti-fréquence, performances stables.
PARAMÈTRES
Article | Paramètre |
Plage de coupe efficace de longueur (mm) | 3000 mm |
Plage de coupe efficace du diamètre du tuyau (mm) | Ф30 mm ~ ф320 mm |
Tension d'entrée | 220 ± 10% V AC 50Hz / 60Hz 220W |
Pouvoir total | 约 2000W |
Vitesse de rotation nominale | 0-15rpm (personnalisé) |
Réinitialiser la précision | ± 0,2 mm / m |
Ovalité du tube | ≤2% |
Précision de course | ± 0,2 mm / m |
Nombre d'axes contrôlés CNC | 2 axes |
Taille de la taille | 250 # |
Coup de soulèvement de la torche | 180 mm |
Poids maximal du tube | 约 1000 kg |
Épaisseur de coupe du plasma (prenez LGK-120A comme exemple) | ≤16 mm |
Flame utilise la forme de gaz | Oxygène + acétylène / oxygène + propane |
Pression du gaz | ≤0,08MP |
Pression d'oxygène | ≤1,0 MP |
Il est appliqué dans tous les types de machines, de fabrication de structures métalliques, de réparation et d'installation, de fabrication de tôles, de forage de trous, de fouilles et de correctifs, de biseau et plus de projets et de plans de coupe métallique.
La machine de découpe de lignes entrecroisée convient pour couper les trous inertiels orthogonaux cylindriques, obliques, excentriques et autres phases, les trous carrés, les trous elliptiques sur divers tuyaux, et peut couper les lignes inertiales de phase intersection à l'extrémité du tuyau. Ce type d'équipement est largement utilisé dans la production de pièces structurelles métalliques, d'équipement électrique, d'industrie de la chaudière, de pétrole, de produits chimiques et d'autres secteurs industriels.
Application
Application de machine à plasma CNC
1. Il convient pour couper divers tuyaux. Cylindrique orthogonale, oblique, excentrique et d'autres trous inertiels, trous carrés, trous elliptiques, et peut couper les lignes inertiales qui se croisent à l'extrémité du tube. Le système peut être converti en une seule pièce et prend en charge la carte et le tube à double usage.
2. L'équipement est largement utilisé dans la coupe et le traitement des pièces structurelles du pipeline dans la construction, la structure en acier, les produits chimiques, la construction navale, le génie mécanique, la métallurgie, l'énergie et d'autres industries.
Matériaux applicables:acier inoxydable, acier au carbone, or, argent, aluminium, alliage d'aluminium, alliage de titane, etc., épissage de matériaux différents.
