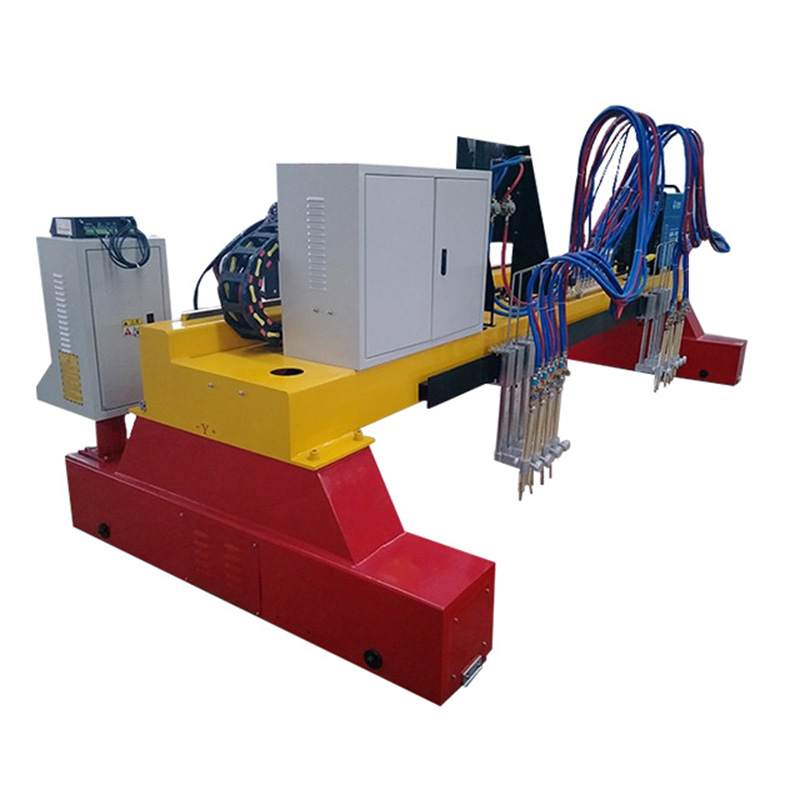

Machine de découpe à la flamme au plasma CNC à portique

Machine de coupe plasma / flamme de gantere CNC Plasma / flamme pour en acier en acier en acier inoxydable Traitement de feuille en métaux , le fer de lance s'ajustera pour éviter d'endommager la plaque.
  • IGP-G-8
  • iGOLDEN
État de disponibilité:

Description du produit

Machine à découper à flamme plasma de portique CNC  La description:



La machine à découper le plasma et la flamme CNC GANTRY est un équipement d'automatisation thermique multifonctionnel à haute efficacité, à haute précision et haute fiabilité qui combine une technologie de coupe mécanique, de transmission mécanique serrée, de coupe de gaz d'oxygène ou de coupe du plasma. Ce modèle est de petite taille, léger et facile à utiliser. A une performance très coûteuse.


Nous définissons le dispositif automatique de réglage de la pression à l'arc: lorsque la forme de la plaque change un peu pendant le traitement, le fer de lance s'ajustera pour éviter d'endommager la plaque.


Machine à découper à flamme plasma de portique CNC  Show



Machine à découper à flamme plasma de portique CNCMachine à découper à flamme plasma de portique CNC

La coupe de tuyaux de plasma avec machine de découpe CNC à mi-portique par IgoldenCNC dépend de notre type de portique moyen ou grand, l'une la machine à découper le plasma CNC et la flamme la plus classique avec l'unité de coupe du tuyau.


Avez-vous une pensée de bricoler ou d'acheter un coupe-plasma CNC abordable? Nous vous fournirons la table de plasma CNC compétitive avec un service client expert pour satisfaire à vos besoins.


Les avantages de Machine à découper le plasma de portique


1.La partie du lit adopte une structure de cadre parallélépipée rectangulaire et un arbre rotatif est fourni sur le stade d'extrémité gauche pour couper les deux tubes ronds et les plaques plates.


2.La machine-outil adopte une conception de rigidité élevée et subit un traitement du vieillissement secondaire pour éliminer pleinement le stress interne. La précision de la machine-outil est stable pendant longtemps, assurant la précision de coupe de toute la machine.


3.Le faisceau en mouvement de la machine-outil adopte une structure de soudage à tube carré. La rigidité globale est bonne et la force est élevée. Chaque surface de guidage est usinée de précision pour assurer le positionnement correct de chaque corps en mouvement. Les performances dynamiques pendant le fonctionnement sont meilleures, améliorant considérablement la précision de coupe de toute la machine.


4.Les logiciels de coupe CNC professionnels, faciles à apprendre, faciles à utiliser, réduisent les exigences de l'opérateur, améliorent considérablement l'efficacité du travail. Avec des logiciels professionnels, le traitement en temps réel de divers graphiques et texte peut être réalisé. Simple à utiliser, flexible et pratique.


5.Les conduites unilatérales aux deux extrémités adoptent le positionnement en trois points, le lecteur bilatéral adopte un traitement symétrique, et le centre de gravité est stable, garantissant un bon équilibre dynamique.


Vidéos




Des détails


Coupure de flamme

Dispositif anti-température, dispositif d'allumage automatique à hauteur intégrée automatique / manuelle.


详情 _14

Coupure de plasma

Dispositif anti-collision, dispositif de réglage de la hauteur de tension d'arc (ajustez automatiquement la distance en fonction de la hauteur de la plaque)


Rail de guide à deux axes
Rack de haute précision longitudinal à 7 niveaux

详情 _16

Le Chuck adopte 250 # trois mâchoires de la mâchoire, et la piste de siège de support adopte une piste de broyage fin de 24 kg / m. Précision plus élevée, meilleure qualité de coupe et plus grande capacité de relèvement.



Alimentation de plasma avancée

CNC-Pipe et tube 详情 _11

Il adopte la marque industrielle bien connue de la Chine Huayuan Industrial Plasma Power Power.
Coupe précise, pas de bavures et petit biseau.
Économie d'énergie, faible consommation, performances plus stables.


Système d'exploitation CNC Fangling F-2300A
Contrôleur de hauteur de tension d'arc

详情 _12

Contrôle numérique, facile à apprendre et à utiliser, interférence électromagnétique anti-fréquence, performances stables.


PARAMÈTRES

Paramètre de machine de coupe plasma / flamme CNC GANTRY CNC

Les principaux paramètres techniques
Gauge latérale (MM)3000 mm
Gauge longitudinale (mm)8000 mm
Groupe de torch Flame1
Groupe de torche à plasma1
Trait de dispositif de levage180 mm
Système de conduitePlomb
Mode conduitePromenade bilatérale
Largeur de coupe efficace (mm)2400 mm
Longueur de coupe efficace (mm)6500 mm
Épaisseur de coupe des flammes (mm)6 mm-200 mm
Épaisseur de coupe du plasmaDépend de la taille du plasma
Vitesse d'inactivité de la machine (mm / min)6000 mm-10000 mm
Vitesse de coupe des flammes (mm / min)50-800 mm / min
Rugosité coupée en surfaceRA12,5-25 μm
Il est appliqué dans tous les types de machines, de fabrication de structures métalliques, de réparation et d'installation, de fabrication de tôles, de forage de trous, de fouilles et de correctifs, de biseau et plus de projets et de plans de coupe métallique.



La machine de découpe de tuyaux et de plaques de plaque de plaque peut atteindre deux types de méthode de coupe de tube et de plaque, peut économiser considérablement les coûts des clients.


La machine peut couper une pluralité de cylindre avec une direction différente, un diamètre différent du trou de ligne d'intersection, rencontrer le directeur de la succursale de la condition de l'axe vertical et de l'axe et aucune excentrique. La machine peut également couper la ligne d'intersection du cylindre à l'extrémité du tuyau de la branche, rencontrer l'axe du tuyau et la condition excentrique de l'axe du directeur excentrique.

Application


Application de machine de coupe plasma de Gantry CNC


Machine à découper à plasma de portique CNC est spécialement conçu pour la fabrication de tôles, il est caractérisé d'une automatisation et d'une efficacité élevées, d'un fonctionnement facile et d'un temps de service long.


Industries applicables:
Construction des navires, équipement de construction, équipement de transport, industrie aérospatiale, construction de ponts, industrielle militaire, énergie éolienne, acier structurel, contenants de chaudière, machines agricoles, armoires électriques de châssis, fabricants d'ascenseurs, machines textiles, équipement de protection environnemental, ECT.


Matériaux applicables:

Aluminium, cuivre, titane, nickel, fer, feuille galvanisée, acier blanc, plaque de titane, acier au carbone, acier inoxydable, acier en alliage,
