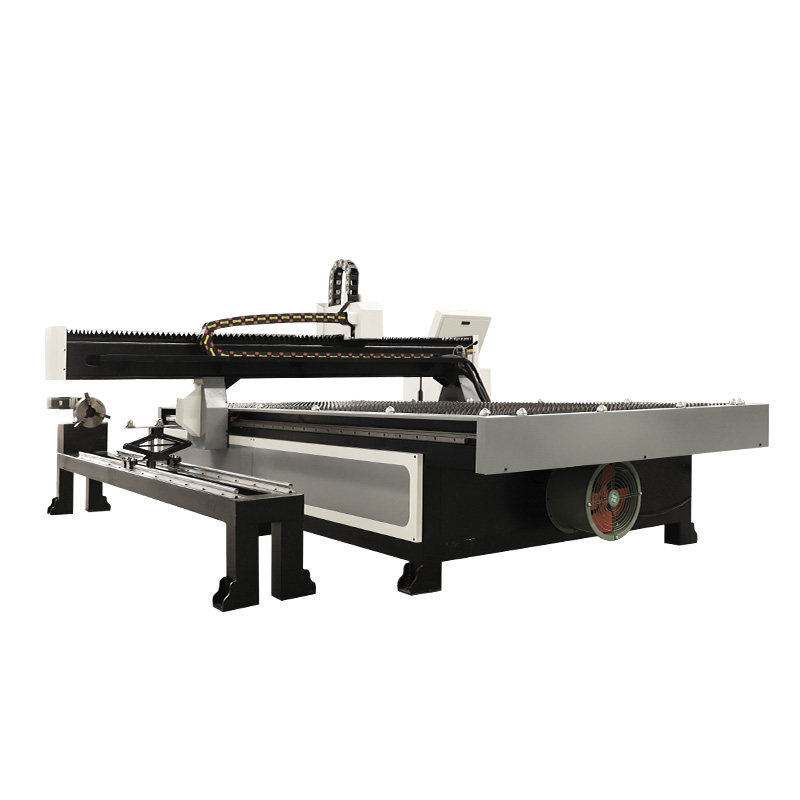

Machine de découpe au plasma pour tubes et feuilles CNC

La machine à couteau à plasma CNC peut non seulement répondre à 80% des besoins d'une coupe plate à grande échelle, mais aussi à 20% des besoins de la coupe de tubes. Il est équipé d'un système de découpe CNC à double usage avancé à feuilles de tube et d'un système de coupe CNC à double usage à feuille de tube.
Le logiciel se rend compte de l'échange efficace et pratique des méthodes de coupe lors de la coupe du tube et du matériau en feuille, qui peut non seulement répondre aux besoins des utilisateurs pour couper des tubes ronds et carrés, mais également répondre au traitement spécial des plaques d'acier.
  • IGP-4A
  • iGOLDEN
État de disponibilité:

Description du produit

Machine de découpe de plasma de tube et de feuille CNC  La description:

La machine à couteau à plasma CNC peut non seulement répondre à 80% des besoins d'une coupe plate à grande échelle, mais aussi à 20% des besoins de la coupe de tubes. Il est équipé d'un système de découpe CNC à double usage avancé à feuilles de tube et d'un système de coupe CNC à double usage à feuille de tube.


Le logiciel se rend compte de l'échange efficace et pratique des méthodes de coupe lors de la coupe du tube et du matériau en feuille, qui peut non seulement répondre aux besoins des utilisateurs pour couper des tubes ronds et carrés, mais également répondre au traitement spécial des plaques d'acier.


Machine de découpe de plasma de tube et de feuille CNC  Show


详情 _02

详情 _01



Les machines de découpe de plasma fournies par notre entreprise comprennent la machine à découper à plasma plat, la plaque et la machine à découper plasma intégrée, la machine à découper du plasma à tube carré, la machine à découper à plasma portable, la machine à découper du plasma à tube rond, la machine à découper du plasma de portique.


Avez-vous une pensée de bricoler ou d'acheter un coupe-plasma CNC abordable? Nous vous fournirons la table de plasma CNC compétitive avec un service client expert pour satisfaire à vos besoins.


Les avantages de Machine de coupe à plasma CNC


  • Le faisceau utilise une conception structurelle légère, avec une bonne structure de rigidité, un poids mort léger.


  • La structure du portique, l'axe Y utilisé par le système à double moteur à double moteur, l'axe x, y, z utilisent tous un rail double droit qui rend la machine en douceur avec une haute précision.


  • Visant à couper le caractère LED à trois dimensions, les panneaux métalliques à creux et la coupe de sol, la précision peut atteindre de bons indicateurs.Si il équipé d'une source de plasma hypertherm des États-Unis, la machine peut atteindre le seuil.


  • Équipé d'autres équipements publicitaires (blister / machine à gravir). Améliorer l'efficacité de plusieurs fois.


  • La bouche coupe est petite, bien rangée et évite un deuxième traitement de vinaigrette.


  • Il peut s'appliquer sur la feuille de fer, la feuille d'aluminium, la feuille galvanisée, les centaines de plaques en acier, les plaques métalliques.


  • Le système de contrôle numérique élimine élevé, l'arc de frappe automatique, les performances sont stables.


Vidéos




Des détails

Axe de rotation latérale


详情 _15

Arbre de mandrin fixe monté latéral indépendant, Chuck pneumatique à trois mâss Utiliser, accélérer le recouvrement des coûts.


Tête de coupe avec une fonction anti-collision

详情 _07


Contrôlez la hauteur de la torche de coupe pendant le processus de coupe en détectant les changements dans la tension d'arc.

Assurez-vous de la qualité de coupe et de l'efficacité du travail.


Tête de coupe avec une fonction anti-collision


详情 _13

Améliorer la vitesse de chargement et de déchargement



Puissance du plasma huayuan

详情 _15

Il adopte la marque industrielle bien connue de la Chine Huayuan Industrial Plasma Power Power.

Coupe précise, pas de bavures et petit biseau.

Économie d'énergie, faible consommation, performances plus stables.


Starfire avec le système de contrôle THC

详情 _09

Il est équipé d'un système de découpe CNC à double usage avancé à feuilles de tube et d'un système de coupe CNC à double usage à feuille de tube.



PARAMÈTRES


Paramètre de machine à découpe plasma CNC

ModèleIGP-4A
Zone de travail1500x3000 mm
Contrôleur de hauteur de torcheavec
Table de travailTable à dents de scie
Alimentation du plasmaHuayuan LGK120 / 160 / 200A, hypertherm pour facultatif
Système de refroidissementRefroidissement de l'air
Système de contrôleSystème de contrôle Starfire
Transfert de mouchesinterface USB
transmissionX, pignon en rack hélicoïdal, vis à billes z
Rail de guidageTaiwan Hiwin Guide Rail
Système de conduiteMoteur pas à pas et conducteurs
ArcArc intact
Vitesse de déplacement0-40000mm / min
Vitesse de travailSelon l'épaisseur de coupe
Tension de travail220 V monophasé et 380 V / 50Hz
LogicielFastcam
Axe rotatifAvec


Il est appliqué dans tous les types de machines, de fabrication de structures métalliques, de réparation et d'installation, de fabrication de tôles, de forage de trous, de fouilles et de correctifs, de biseau et plus de projets et de plans de coupe métallique.



NotreTable de plasma CNC avec coupe-tubesont conçus pour augmenter votre résultat net en incluant un système de manutention des tuyaux avec un logiciel de coupe de tuyaux et une technologie de coupe du plasma. Le résultat de cette innovation unique est unMachine de coupe de tuyauxconstruit pour rationaliser votre processus et améliorer l'efficacité.Tuyau CNC et coupe-tubePeut couper en acier doux, en acier inoxydable, en aluminium, en laiton et en cuivre et en tube. S'il conduira l'électricité, il coupera.

Application


Application de machine à plasma CNC




Les coupeurs de plasma CNC sont utilisés pour les métaux en tôle de coupe, les tubes en métal carrés et ronds, y compris le fer, l'acier à froid, en acier roulé chaud, en acier inoxydable, en acier galvanisé, en acier au carbone, en cuivre, en laiton, en alliage, en bronze, en aluminium, en titane. Les machines à plasma sont largement utilisées dans les industries de la fabrication de machines-outils, de l'équipement pétro-chimique, des machines légères-industrielles, du récipient sous pression, de la construction navale, des machines miniers, de l'énergie électrique, de la construction de ponts, de l'aérospatiale, de la structure en acier, etc.
