iGr-e

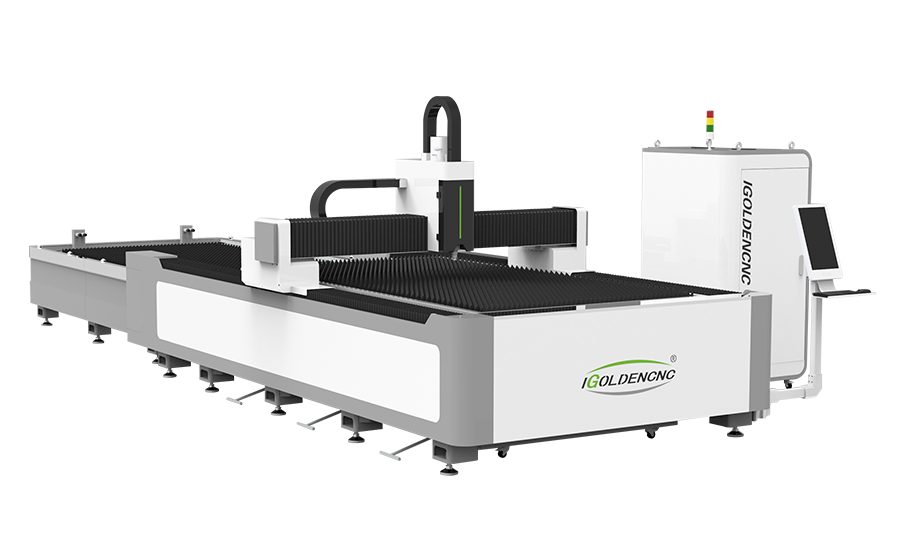

Machine de découpe laser à fibre avec table d'échange
télécharger

INTRODUCTION

La machine à découper à fibre de la fibre à double planification est livrée en standard avec une plate-forme d'échange rapide, qui convient parfaitement au chargement et à déchargement. La découpe et le chargement de la plaque et le déchargement peuvent être effectués en même temps. L'efficacité de traitement est élevée, le coût d'exploitation est faible et l'équipement est abordable. C'est le premier choix pour les entreprises de traitement et de fabrication.

Paramètres d'équipement

Émodite iGR-E 3015 iGR-EH 3015
Zone de travail 3050 * 1530mm
Coup d'axe x 1530mm
Coup d'axe Y 3050mm
Coup d'axe z 315mm
Précision X, précision de positionnement de l'axe Y 0.05mm 0.03mm
X, axe y axe de repositionnement de la précision 0.03mm 0.02mm
La vitesse X, axe Y Max. vitesse de course 80m / min 140m / min
X, axe Y Max. vitesse accélérée 0,8 g 1,5 g
Source de courant Phase 3
Tension nominale 380v
La fréquence 50 / 60Hz
Corps de machine Max. chargement de travail 500 kg 800 kg
Poids 3500 kg 5000kg
Taille (L * W * H) 7550 * 2280 * 2000mm 7660 * 2280 * 2000mm
Puissance laser 1000W / 1500W / 2000W / 3000W 1000W / 2000W / 3000W / 4000W / 6000W
Table de travail en option 4000 * 2000mm / 4000 * 2500mm / 6000 * 2000mm 4000 * 2000mm / 6000 * 2000mm

Exemple d'affichage

Système de lubrification automatique
Le système de lubrification automatique fournit une quantité fixe d'huile de lubrification pour la machine de découpe au laser protectrice afin d'assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme d'alarme et de niveau de liquide anormales. Le système améliore considérablement la précision de la coupe et étend efficacement la durée de vie du mécanisme de transmission.
Système d'alarme intelligent
Fonction d'alarme automatique pour un état de fonctionnement anormal de l'équipement et appuyez sur l'interface de fonctionnement via le centre de contrôle, améliorez l'efficacité de la découpe de laser à plat de découpage au laser de la machine anormale, réduisez les risques de sécurité potentiels et réduisez les coûts de maintenance.

SYSTÈME DE SÉCURITÉ
Protection de voyage intelligente, surveillance automatique de la plage de fonctionnement des composants, installation de sources de limite standard de machines-outils internationale, la tête de coupe au laser est une fonction de réglage de la hauteur de condensateur intégré, améliore l'équipement et la protection de la sécurité de la vie, réduisez l'incidence des accidents, améliorez la coupe Efficacité.

Plate-forme d'échange

Plus rapide et plus stable.
Améliorer la précision de traitement et la sécurité.
Augmentation de la productivité.

Plate-forme d'échange automatique à double chaîne à double chaîne, la plate-forme est composée d'un cadre soudé, avec une grille de support sur laquelle la pièce est prise en charge, et la carte de travail peut supporter une charge pouvant atteindre 1000 kg; Il existe des balles universelles autour de la table de travail, conduite par le servomoteur de Yaskawa, une vitesse d'échange stable dans les 8-15s, empêchant efficacement la déviation et la collision.
Les deux modes de liaison ou de fonctionnement indépendant peuvent être définis de manière flexible, ce qui est pratique pour faire face aux défauts tels que les cartouches, faciles à nettoyer les déchets ci-dessous, à remplir le chargement et le déchargement de plaques spéciales et améliorer l'efficacité de la production.

Tête de coupe au laser de mise au point automatique

La tête laser a une unité d'entraînement à moteur intégrée et la lentille de focalisation est entraînée par un mécanisme linéaire pour modifier automatiquement la position à moins de 20 mm. L'utilisateur peut définir la mise au point continue dans le programme pour compléter la perforation rapide des plaques épaisses et la découpe automatique des plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composé équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie par eau de sorte que la tête laser puisse fonctionner de manière stable pendant une longue période.

Configuration optique optimale et conception de flux d'air lisse et efficace pour améliorer l'effet de coupe;
Plage de mise au point automatique + 10 ~ -10mm, précision de réglage 0.01mm, vitesse de réglage de 100 mm / ms;
Conception de protection anti-poussière de protection de protection de la collimation, protéger efficacement les composants optiques internes;
Étendre la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
Le support de lentille de type tiroir est adopté pour faciliter le remplacement de la lentille de protection et simple;
Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.

L'autofocus économise du temps de mise au point et améliore l'efficacité du travail de 10 fois.
Étendre la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.

Système de transmission de haute précision

Taiwan T-Win Gears & Racks, Japon Yaskawa Drive Moteur, France Motovario Reducer, Taiwan Hiwin Guide Rails.
La précision de positionnement du découpeur laser abordable est de 0,03 mm et la précision de repositionnement est de 0,02 mm.

Lit de soudage robuste

Le lit de soudage du tube carré est soudé avec un tube rectangulaire épais d'un diamètre de 200 * à 200 mm. Le poids du lit peut atteindre 1T. Le corps du lit est recuit et broyé par un grand portique pour percer avec précision tous les trous de base d'installation à la fois. .
Résistance à la traction supérieure et stabilité dimensionnelle. Améliorer efficacement la précision du lit, réduire l'erreur de traitement de la pièce. Augmentez la résistance et la stabilité du rail de guidage.
Il réduit la perte de l'équipement lorsqu'il est utilisé. Il conserve la précision de l'outil machine pendant une longue période et ne se déforme pas pendant 20 ans. L'équipement a une bonne stabilité et réduit les erreurs de traitement causées par la vibration du lit.

Autres fournisseurs: lit de soudure de plaques, faible stabilité globale et faible précision.

Conception de bord couvert en acier inoxydable

Sur la plate-forme de chargement arrière et de déchargement, le bord du lit est recouvert d'acier inoxydable de haute qualité.


Résistant à l'usure et résistant aux rayures. L'utilisation d'acier inoxydable austénitique renforcé a une résistance à l'abrasion plus forte et une résistance aux rayures, évitant les dommages directs du lit et provoquant une corrosion du corps du lit.
Conservateur. L'acier inoxydable de haute qualité a une résistance à la corrosion, et elle rencontrera inévitablement un fort environnement d'acide ou alcalin pendant la transformation industrielle.
Une durée de vie plus longue. Protégez efficacement le corps du lit, qui peut être démonté et remplacé par lui-même pour prolonger la durée de vie de l'équipement.

La machine de découpe au laser en métal avec plate-forme d'échange, pendant le processus de chargement et de déchargement, la feuille métallique continuera à frotter contre le bord du lit. La conception innovante en acier inoxydable rend l'équipement magnifique et pratique et réduit davantage les coûts de maintenance.

Faisceau d'extrusion d'aluminium aérospatial

Haute précision. Après vieillissement manuel, traitement de la solution et finition, le faisceau a une bonne intégrité, une rigidité, une ténacité et une ductilité.
Vitesse rapide. L'alliage d'aluminium présente les caractéristiques de la légèreté et de la forte rigidité, ce qui est propice au mouvement à grande vitesse pendant le traitement et une grande flexibilité est propice à la découpe à grande vitesse de divers graphiques sur la base de la haute précision.
Haute efficacité. Le faisceau de poids plus léger peut assurer le fonctionnement rapide de l'équipement, améliorer l'efficacité de traitement tout en garantissant la qualité de traitement.

Non seulement le fonctionnement à grande vitesse du meilleur cutter laser peut être garanti, mais également la précision et l'efficacité de la transformation de la tôle métallique.

Améliorer efficacement la durée de vie et la précision de la machine de découpe au laser protectrice, réduisez les coûts de temps et réduisez la perte de temps. Et après avoir utilisé le même délai, le faisceau d'aluminium peut assurer la précision de la coupe dans la plus grande mesure et, en même temps, il peut atténuer l'énergie cinétique de la tête laser pendant un mouvement à grande vitesse.

Conception d'écran de l'écran LCD vertical

L'écran d'écran vertical est différent de l'écran de l'écran horizontal traditionnel. La vitesse de réponse atteint 8 ms, la résolution atteint 1080p, le ratio d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface logicielle de contrôle et les habitudes de navigation humaines sont mieux adaptées. De plus, il a un niveau de luminosité élevé et une faible réflectance, et le panneau de verre robuste possède une robustesse et une durabilité.

Système de contrôle de boucle ouverte intelligente

Le système de découpe laser CYPCAC est un système de contrôle open-boucle ouvert complet lancé spécifiquement pour l'industrie de la transformation des tôles.
Support AI, DXF, PLT, GERBER, LXD et d'autres formats de données graphiques et acceptent les codes G Standard G graphiques.
Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.
Fonctions de séquence automatique et de présentation manuelle flexibles et diverses, une variété de méthodes de réseau sont disponibles.
La fonction de bibliothèque de matériaux puissante permet d'enregistrer tous les paramètres de processus pour que le même matériau soit utilisé à nouveau.
Traitement de la mémoire d'arrêt d'arrêt et positionnement de n'importe quelle fonction de point.
Coupage à hauteur fixe, découpée hors paille et plusieurs méthodes de recherche de bord.
Prise en charge de la télécommande du système via une boîte de poche sans fil et Ethernet.
Un clic pour définir un chemin de coupe de vol.
Il est facile à installer, facile à déboguer, excellent dans la performance et complet dans Plan.it est le système de contrôle de coupe au laser à la fibre avec la part de marché la plus élevée à présent.

Armoire de commande indépendante à portée debout

POUSSIBLES ALLOUS LES COMPOSANTS ÉLECTRIQUES ET LES SOURCES LASER SONT INTÉRIRISONS EN CABILLE DE COMMANDE SÉPARÉE et ont une conception anti-poussière pour prolonger la durée de vie des composants électriques. L'armoire de commande automatique de thermostat est équipée de la climatisation pour obtenir la température automatique constante. Cela peut empêcher les températures d'été Dommages excessives aux composants.


Ensemble d'appareils électriques plus professionnel, séparation solide de l'électricité et séparation de l'électricité faible.

Plus simple anti-poussière, interférence antistatique, bonne dissipation de chaleur, facile à entretenir.

Plus pratique et facile à détecter les défauts de circuit et la maintenance.

Plus sûr et indépendant de l'équipement de la machine, réduisez les interférences d'utilisation du matériel.

Matériaux applicables

cazhi
MATÉRIAUX
À 4 coupes
COUPER
4-grave
GRAVER
4-Marke
MARQUER
4-Soudure
SOUDER
Plaque en acier inoxydable
Plaque d'acier au carbone
Feuille d'aluminium
Feuille de cuivre
Feuille galvanisée
Plaque d'or
Plat en argent
Plaque de nickel
Assiette de manganèse
