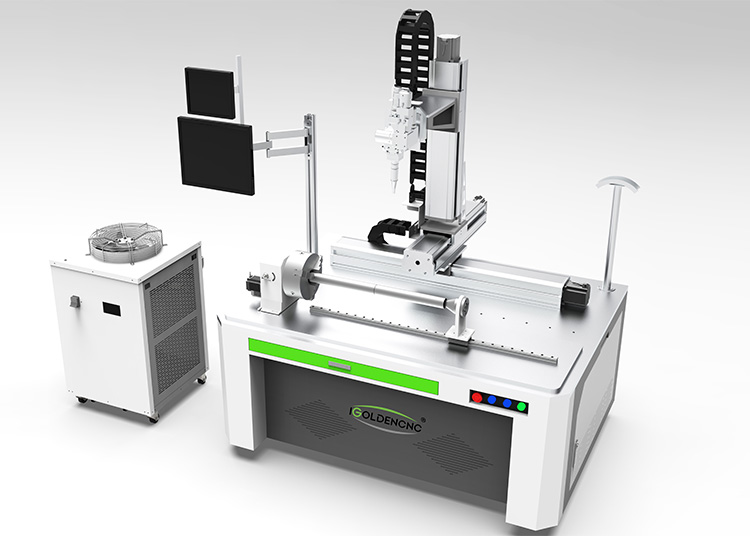

Machine à souder laser à fibre automatique

télécharger

Machine de soudage au laser à fibre automatique Introduction

La machine de soudage au laser automatisée peut facilement réaliser le soudage sur mesure, le soudage de la couture et la soudure de couture de différentes longueurs et positions. Surtout dans la soudure de plaques en acier inoxydable minces, de plaques de fer, de plaques d'aluminium et d'autres matériaux métalliques, il présente les caractéristiques de la vitesse de soudage rapide, de bon effet de surface, de la grande profondeur de pénétration et de la petite zone touchée.

Coopérer avec le contrôle de la fixation et la programmation automatique, il peut réaliser des exigences de soudage rapides / cohérentes par lots de produits similaires.

Machine à souder laser

Paramètre de la machine à souder laser

Modèle

igwl-aw- 1000

igwl-aw- 1500

IGWL-AW- 2000

Puissance laser

1000w

1500W

2000W

Longueur d'onde laser

1080 ± 10nm

Coup de travail XYZ

1000 * 400 * 500mm

Axe X / Y / Z

Précision de positionnement

± 0,025mm

Axe X / Y / Z

Repositionnement de la précision

± 0,02mm

Méthode de travail au laser

Cw / modulé

Largeur de galvanomètre

Ligne 0.5-6mm / Cercle 2mm

Épaisseur du matériau de soudage

≤4mm

≤6mm

≤8mm

Exigences de l'écart de soudage

≤0,3mm

Tension

380V ± 10%

Pouvoir total

≤8kw

≤10kw

≤12kw

Faisceau de lumière

700 kg

800 kg

900 kg

Échantillon de machine de soudage au laser

Collimation Focale Durée: 150mm Durée focale de mise au point: 250 mm de diamètre de la fibre: 50 μm de protection de protection> 15L / min

Numérotage

Matériel

Puissance de sortie

Pénétration (mm)

Vitesse (mmmin)

1

acier inoxydable

500

1.5

0.85

2

acier inoxydable

500

1

2.55

3

acier inoxydable

500

0.5

6.8

4

acier inoxydable

750

2.5

0.85

5

acier inoxydable

750

2

2.55

6

acier inoxydable

750

1.5

2.17

7

acier inoxydable

750

1

6.8

8

acier inoxydable

1000

0.5

8.5

9

acier inoxydable

1000

3

0.85

10

acier inoxydable

1000

2.5

2.55

11

acier inoxydable

1000

2

3.4

12

acier inoxydable

1000

1.5

5.1

13

acier inoxydable

1000

0.5

12.75

14

Acier au carbone (faible)

500

1

1.28

15

Acier au carbone (faible)

500

0.5

5.1

16

Acier au carbone (faible)

750

2

0.85

17

Acier au carbone (faible)

750

1.5

2.55

18

Acier au carbone (faible)

750

1

5.95

19

Acier au carbone (faible)

750

0.5

7.62

20

Acier au carbone (faible)

1000

2.5

0.85

21

Acier au carbone (faible)

1000

2

2.55

22

Acier au carbone (faible)

1000

1.5

4.25

23

Acier au carbone (faible)

1000

1

6.8

24

Acier au carbone (faible)

1000

0.5

11.05

25

Aluminium pur

500

1

0.85

26

Aluminium pur

750

1

1.7

27

Aluminium pur

1000

1

3.4

28

Aluminium pur

1000

2

0.85

29

Cuivre rouge

1000

0.3

1.7

Laser à fibre de soudage au laser

  • La qualité du laser détermine la qualité de la machine de soudage au laser.

Nous choisissons le laser à fibre avancé, la durée de vie de la durée de service est supérieure à 10h heures, la consommation d'énergie est faible, le taux d'échec est faible, la fibre optique flexible est de 10-15m, souple et pratique, peut être soudé d'extérieur et équipé avec une couche protectrice rigide.

Tête de soudage professionnelle WSX

1. Cette tête de soudage présente de forts avantages dans les applications de soudage en alliage d'aluminium et de soudage de puissance moyenne, et il s'agit d'une tête de soudage économique.

2. La tête de soudage utilise un moteur pour entraîner la lentille vibrant X, Y, avec une variété de modes de pivotement, et le soudage de la balançoire permet à la pièce d'avoir des soudures irrégulières, des lacunes plus grandes et d'autres paramètres de traitement, ce qui peut améliorer considérablement le soudage. qualité.

3. La structure interne de la tête de soudage est complètement scellée, ce qui peut empêcher la partie optique d'être polluée par la poussière.

4. La lentille de protection adopte une structure de type tiroir, facile à remplacer.

5. Il peut être équipé de divers lasers avec des connecteurs QBH.

Table de soudage mobile multi-axe

  • Toute la machine est conçue avec une plaque d'aluminium épaisse et la structure est ferme

    Précision de positionnement élevée et réponse sensible

    Pas besoin de déplacer manuellement le produit, de soudage automatique, facile à utiliser

Refroidisseur d'eau Hanli

Réfrigérant respectueux de l'environnement, parfaitement compatible avec tous les lasers

Performance stable et fiable, faible taux d'échec, économie d'énergie et économie d'énergie

Caractéristiques de soudage au laser

1. Vitesse de soudage rapide, pas de consommables, pas de changement de couleur / moins de changement de couleur, pas besoin de polissage ultérieur.

2. L'interaction du système de contrôle des laser professionnel est améliorée, la précision du chemin de soudage est contrôlable et la couture de soudage est bien formée.

3. Utilisez le positionnement infrarouge pour vérifier la position de la tête de soudage et vérifiez la position pendant le processus de soudage. La position de soudage est plus précise, la couture de soudage est lisse et belle, elle est facile à grinder et polir. Il n'est pas nécessaire de manipuler ou seulement des procédures de traitement simples après le soudage;

4. Micro-soudage à 360 degrés sans angles morts, après la focalisation du faisceau laser, la tache est faible, la densité de puissance est élevée et la précision de positionnement est élevée. Il peut être utilisé pour le soudage de groupe de pièces de production de petites et micro-dimensionnées pour réaliser la production de masse automatisée;

5. La profondeur de soudage au laser est grande, la couture de soudure est ferme, la largeur est faible, la zone touchée par la chaleur est faible, la déformation est faible et la vitesse de soudage est rapide. Il peut réaliser un soudage complexe entre certains matériaux différents;

6. La couture de soudage est de haute qualité et aucune porosité, qui peut réduire et optimiser les impuretés de base des métaux, et la structure peut être raffinée après soudage et la résistance à la couture de soudure et la ténacité au moins équivalente à ou encore plus que la base métal;

7. Sortie stable pour assurer la cohérence du soudage. Le soudage au laser le plus continu est des lasers de haute puissance avec une puissance supérieure à 500 watts. Généralement, ce laser doit être utilisé pour des plaques supérieures à 1 mm. Il y a aussi des lasers continus à faible puissance avec une puissance entre des dizaines à des centaines de watts. Ils sont utilisés plus dans le soudage en plastique et les industries du brasage au laser.

Matériaux applicables

cazhi
MATÉRIAUX
À 4 coupes
COUPER
4-grave
GRAVER
4-Marke
MARQUE
4-Soudure
SOUDER
Acier inoxydable
Acier Carbone
Aluminium
Cuivre
Feuille galvanisée
Or
Argent
Plaque de nickel
Assiette de manganèse

Comparaison des méthodes de soudage au laser et de soudage traditionnel

Méthode de soudage

Zone affectée par la chaleur

Déformation thermique

Qualité de soudure

S'il faut ajouter de la soudure

Environnement de soudage

La soudure au laser

Plus petit

Plus petit

mieux

non

Aucune exigence particulière (sauf pour les industries spéciales)

Brasage

général

général

général

Oui

Chauffage global

Argon arc soudage

Plus grand

Plus grand

général

Oui

Besoin d'électrodes

Soudage de résistance

Plus grand

Plus grand

général

non

Besoin d'électrodes

Soudage à l'arc plasma

général

général

général

Oui

Besoin d'électrodes

Soudure de faisceau d'électrons

Plus petit

Plus petit

mieux

non

vide

Caractéristiques de soudage au laser

Le soudage au laser est un nouveau type de méthode de soudage. Le soudage au laser visait principalement à souder des matériaux à paroi mince et des pièces de précision. Il peut réaliser le soudage spong, le soudage à bout, le soudage au chevauchement, le soudage scellé, etc., et ses caractéristiques sont les suivantes:


A un rapport d'aspect élevé, une petite largeur de soudure, une petite zone touchée à la chaleur, une faible déformation et une vitesse de soudage rapide.
La couture de soudure est lisse et belle, pas besoin de traiter après le soudage ou la seule procédure de traitement simple.
La couture de soudage est de haute qualité, aucune porosité, ne peut réduire et optimiser les impuretés de base des métaux, la structure peut être affinée après le soudage et la résistance à la soudure et la ténacité sont au moins équivalentes ou même plus élevées que le métal de base.
Il peut être contrôlé avec précision, le point lumineux ciblé est petit, il peut être positionné avec une haute précision et il est facile de réaliser l'automatisation. Il peut réaliser le soudage entre certains matériaux différents.


Le soudage au laser IgoldENCNC est principalement des lasers à haute puissance, la puissance est supérieure à 500 watts, généralement, ce type de laser doit être utilisé pour des plaques supérieures à 1 mm. Le mécanisme de soudage est le soudage de pénétration en profondeur en fonction de l'effet d'épingle, avec un grand rapport d'aspect, qui peut atteindre plus de 5: 1, vitesse de soudage rapide et petite déformation thermique. Il dispose d'une large gamme d'applications dans les machines, automobiles, navires et autres industries. Il existe également des lasers continus à faible puissance dont la puissance est entre des dizaines à des centaines de watts. Ils sont utilisés plus dans le soudage en plastique et les industries du brasage au laser.

Application machine à souder laser

La machine de soudage au laser à fibre de poche peut être appliquée sur le soudage de titane, de nickel, d'étain, de zinc, de cuivre, d'aluminium, de chrome, de niobium, d'or, d'argent et d'autres métaux et de leurs alliages, ainsi que d'acier, de kovar et d'autres alliages. Il peut être appliqué au soudage de divers métaux différents tels que le cuivre-nickel, le nickel-titane, le titane de cuivre-titane, le molybdène titane-molybdène, le cuivre en laiton et la faible teneur en carbone-cuivre.

Dans le même temps, il est également largement utilisé dans les communications téléphoniques mobiles, les composants électroniques, les lunettes et les montres, les bijoux, les produits matériels, les équipements de précision, les équipements médicaux, les pièces automobiles, les cadeaux d'artisanat et plus d'autres industries.
