MACHINE À SOUDER LASER À MAIN
télécharger

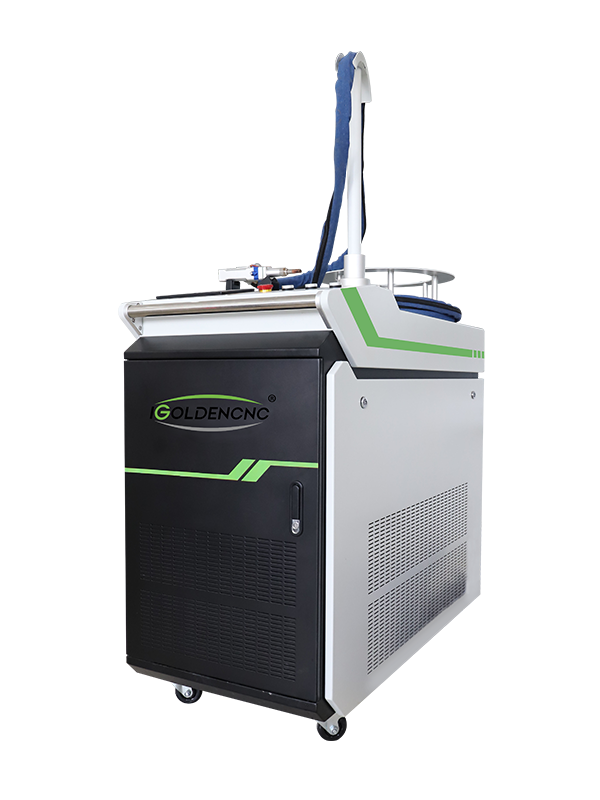

Machine à souder laser Introduction

Machine de soudage laser portative, utilisant un positionnement précis infrarouge, flexible et pratique, soudage ferme, sans consommables, couture de soudure lisse et fine et pas facile à déformer, principalement pour le soudage au laser de grandes pièces, largement utilisé dans les tôles de grande et moyenne taille métal, armoires, châssis, alliages d'aluminium Soudage par points longue distance, soudage complet, soudage continu, soudage étanche, etc. de grandes pièces telles que cadres de portes et de fenêtres, escaliers, ascenseurs, meubles en acier inoxydable, etc.

Machine à souder laser

Paramètre de la machine à souder laser

Numéro d'article igwl
Longueur d'onde laser 1070 nm
Puissance laser 1000w / 1500w / 2000W
Type de fibre Continu / modulation
Vitesse de soudage 0-120mm / s
Épaisseur de soudure 0,2-6mm
Exigence d'écart de soudage ≤0.5mm
Stabilité de la sortie laser ± 2%
Diamètre de fibre 100 μm
Longueur de fibre 8-10m (15m optioned)
Diamètre spot Φ0.2mm
Source de pompe Semi-conducteur
Faisceau de lumière ≤1.1
Tension
220V / 380V ± 5%, 50Hz / 60Hz
Méthode de refroidissement Eau froide
Température de refroidissement de l'eau 15-35

Échantillon de machine de soudage au laser

Collimation Focale Durée: 150mm Durée focale de mise au point: 250 mm de diamètre de la fibre: 50 μm de protection de protection> 15L / min

Numérotage

Matériel

Puissance de sortie

Pénétration (mm)

Vitesse (mmmin)

1

acier inoxydable

500

1.5

0.85

2

acier inoxydable

500

1

2.55

3

acier inoxydable

500

0.5

6.8

4

acier inoxydable

750

2.5

0.85

5

acier inoxydable

750

2

2.55

6

acier inoxydable

750

1.5

2.17

7

acier inoxydable

750

1

6.8

8

acier inoxydable

1000

0.5

8.5

9

acier inoxydable

1000

3

0.85

10

acier inoxydable

1000

2.5

2.55

11

acier inoxydable

1000

2

3.4

12

acier inoxydable

1000

1.5

5.1

13

acier inoxydable

1000

0.5

12.75

14

Acier au carbone (faible)

500

1

1.28

15

Acier au carbone (faible)

500

0.5

5.1

16

Acier au carbone (faible)

750

2

0.85

17

Acier au carbone (faible)

750

1.5

2.55

18

Acier au carbone (faible)

750

1

5.95

19

Acier au carbone (faible)

750

0.5

7.62

20

Acier au carbone (faible)

1000

2.5

0.85

21

Acier au carbone (faible)

1000

2

2.55

22

Acier au carbone (faible)

1000

1.5

4.25

23

Acier au carbone (faible)

1000

1

6.8

24

Acier au carbone (faible)

1000

0.5

11.05

25

Aluminium pur

500

1

0.85

26

Aluminium pur

750

1

1.7

27

Aluminium pur

1000

1

3.4

28

Aluminium pur

1000

2

0.85

29

Cuivre rouge

1000

0.3

1.7

Laser à fibre de soudage au laser

  • La qualité du laser détermine la qualité de la machine de soudage laser portable.

Nous choisissons le laser à fibre avancé, sa durée de vie est supérieure à 10w heures, la consommation d'énergie est faible, le taux d'échec est faible, la fibre optique flexible est jusqu'à 10-15m, flexible et pratique, peut être soudée en extérieur et équipée avec une couche de protection rigide.

TÊTE DE SOUDAGE OSCILLANTE À MAIN

Pour résoudre la limitation de l'espace de course de l'établi, la tête de positionnement avant en cuivre peut être remplacée, la tête de mise au point peut être télescopique et de mise au point, et le manchon de protection arrière assure la sécurité de la ligne.

Commande par interrupteur tactile, plage d'oscillation en option, grand espace peut être facilement soudé, poids mort <1,5 kg, bonne sensation de main.

Alimentation en fil automatique en option, l'épaisseur d'alimentation en fil est facultative, la vitesse est réglable, la tête du pistolet est déplacée par le ruban pour avancer à une vitesse uniforme et le cordon de soudage est uniforme et précis.

Taiwan Meanwell Power

  • Assurez-vous que l'opération stable de la machine à souder laser de poche, plus sûre, prolonge la durée de vie de l'équipement de soudage au laser.

S & A refroidisseur d'eau

La machine de refroidissement d'eau spéciale pour la machine à souder laser à fibre garantit l'opération stable et la sécurité de l'équipement de soudage au laser.

ERGONOMIE DE LA SOUDEUSE LASER PORTABLE

Zone d'enroulement de fibres optiques, panneau à écran tactile, contrôle Botton, porte d'une armoire d'ouverture latérale, roue universelle avec serrure, armoire principale intégrée, conduite d'air de dissipation de chaleur, leMachine à souder laser de pochesera plus convincient et facile à utiliser.

MATÉRIAUX APPLICABLES

caizhi
MATÉRIAUX
4 coupes
COUPER
4-graver
GRAVER
4 points
MARQUE
4 soudures
SOUDER
Acier inoxydable
Acier Carbone
Aluminium
Cuivre
Tôle galvanisée
Or
argent
Plaque de nickel
Assiette de manganèse

COMPARAISON DES MÉTHODES DE SOUDAGE AU LASER ET DES MÉTHODES DE SOUDAGE TRADITIONNELLES

Méthode de soudage

Zone affectée par la chaleur

Déformation thermique

Qualité de soudure

S'il faut ajouter de la soudure

Environnement de soudage

La soudure au laser

Plus petite

Plus petite

mieux

non

Aucune exigence particulière (sauf pour les industries spéciales)

Brasage

général

général

général

Oui

Chauffage global

Soudage à l'argon

Plus grand

Plus grand

général

Oui

Besoin d'électrodes

Soudage par résistance

Plus grand

Plus grand

général

non

Besoin d'électrodes

Soudage à l'arc plasma

général

général

général

Oui

Besoin d'électrodes

Soudage par faisceau d'électrons

Plus petite

Plus petite

mieux

non

vide

CARACTÉRISTIQUES DE SOUDAGE LASER

Le soudage au laser est un nouveau type de méthode de soudage. Le soudage laser est principalement destiné au soudage de matériaux à parois minces et de pièces de précision. Il peut réaliser le soudage par points, le soudage bout à bout, le soudage par chevauchement, le soudage scellé, etc., et ses caractéristiques sont:


a un rapport hauteur / largeur élevé, une petite largeur de soudure, une petite zone affectée par la chaleur, une petite déformation et une vitesse de soudage rapide.
Le joint de soudure est lisse et beau, pas besoin de traiter après le soudage ou seulement une procédure de traitement simple.
Le cordon de soudure est de haute qualité, sans porosité, peut réduire et optimiser les impuretés du métal de base, la structure peut être affinée après le soudage, et la résistance et la ténacité de la soudure sont au moins équivalentes ou même supérieures au métal de base.
Il peut être contrôlé avec précision, le spot lumineux focalisé est petit, il peut être positionné avec une grande précision et il est facile de réaliser l'automatisation. Il peut réaliser des soudures entre des matériaux différents.


Le soudage laser iGOLDENCNC est principalement constitué de lasers haute puissance, la puissance est supérieure à 500 watts, généralement, ce type de laser doit être utilisé pour les plaques supérieures à 1 mm. Le mécanisme de soudage est un soudage par pénétration profonde basé sur l'effet de trou d'épingle, avec un rapport d'aspect important, qui peut atteindre plus de 5: 1, une vitesse de soudage rapide et une petite déformation thermique. Il a une large gamme d'applications dans les machines, les automobiles, les navires et d'autres industries. Il existe également des lasers continus de faible puissance dont la puissance se situe entre des dizaines et des centaines de watts. Ils sont davantage utilisés dans les industries du soudage plastique et du brasage laser.

Application machine à souder laser

La machine de soudage au laser à fibre de poche peut être appliquée sur le soudage de titane, de nickel, d'étain, de zinc, de cuivre, d'aluminium, de chrome, de niobium, d'or, d'argent et d'autres métaux et de leurs alliages, ainsi que d'acier, de kovar et d'autres alliages. Il peut être appliqué au soudage de divers métaux différents tels que le cuivre-nickel, le nickel-titane, le titane de cuivre-titane, le molybdène titane-molybdène, le cuivre en laiton et la faible teneur en carbone-cuivre.

Dans le même temps, il est également largement utilisé dans les communications téléphoniques mobiles, les composants électroniques, les lunettes et les montres, les bijoux, les produits matériels, les équipements de précision, les équipements médicaux, les pièces automobiles, les cadeaux d'artisanat et plus d'autres industries.
