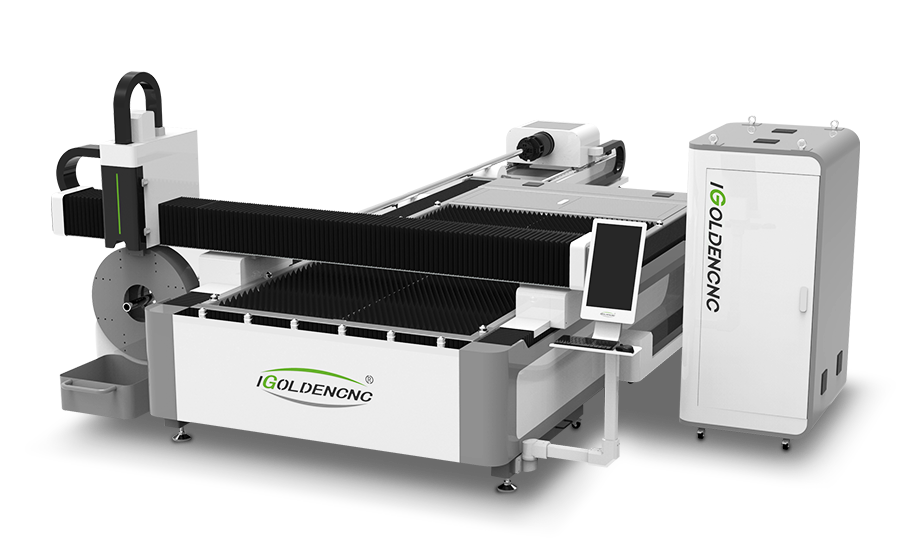

iGR-FT
MACHINE DE DÉCOUPE LASER FIBRE À DOUBLE USAGE
Les deux pour la feuille de métal et le tube
télécharger

INTRODUCTION

La machine de découpe laser à fibre à double usage peut réaliser la découpe de deux matériaux différents sur le même équipement. Il peut couper à la fois des plaques de métal et des tubes (y compris les tubes carrés, les tubes ronds, l'acier de canal, l'acier angle, etc.). Une machine à plusieurs fonctions, performances élevées, système de contrôle de la coupe de tuyaux professionnel, haute précision, fonction complète, facile à utiliser, opération simple, adaptée aux entreprises de traitement et de fabrication complètes.

PARAMÈTRES DE L'ÉQUIPEMENT

5MODEL iGR-ft 3015 iGR-FHT 3015
Zone de travail / longueur du tube 3050 * 1530mm / 6000mm
Coup d'axe x 1530mm
Coup d'axe Y 3050mm
Coup d'axe z 315mm
Diamètre du tube 20-220mm
Précision X, précision de positionnement de l'axe Y 0.05mm 0.03mm
X, axe y axe de repositionnement de la précision 0.03mm 0.02mm
La vitesse W angle de rotation de l'axe n * 360
W axe max. évaluer la vitesse 80RPM / min
X, axe Y Max. vitesse de course 80m / min 120m / min
W axe max. vitesse de course 50m / min 80m / min
X, axe Y Max. vitesse accélérée 0,8 g 1,5 g
Source de courant Phase 3
Tension nominale 380V
La fréquence 50 / 60Hz
Corps de machine Max. chargement de travail 500 kg 800 kg
Poids 5000kg 6550 kg
Taille (L * W * H) 4450 * 2290 * 1920mm (T: 8400 * 726mm) 4630 * 3470 * 2000mm(T: 8400 * 726mm)
Puissance laser 1000W / 1500W / 2000W / 3000W 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W
Table de travail en option 4000 * 1500mm / 6000 * 1500mm 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Longueur du tube en option 3000mm

AFFICHAGE D'ÉCHANTILLONS

SYSTÈME DE LUBRIFICATION AUTOMATIQUE
Le système de lubrification automatique fournit une quantité fixe d'huile de graissage pour la machine de découpe laser à fibre à double usage pour assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme anormale et d'alarme de niveau de liquide. Le système améliore considérablement la précision de coupe et prolonge efficacement la durée de vie du mécanisme de transmission.
Système d'alarme intelligent
Fonction d'alarme automatique pour un état de fonctionnement anormal de l'équipement et appuyez sur l'interface de fonctionnement via le centre de contrôle, améliorez l'efficacité de la découpe de laser à plat de découpage au laser de la machine anormale, réduisez les risques de sécurité potentiels et réduisez les coûts de maintenance.

SYSTÈME DE SÉCURITÉ
Protection de voyage intelligente, surveillance automatique de la plage de fonctionnement des composants, installation de sources de limite standard de machines-outils internationale, la tête de coupe au laser est une fonction de réglage de la hauteur de condensateur intégré, améliore l'équipement et la protection de la sécurité de la vie, réduisez l'incidence des accidents, améliorez la coupe Efficacité.

LIT DE SOUDAGE LOURD

Le lit de soudage à tube carré est soudé avec un tube rectangulaire épais d'un diamètre de 200 * 200 mm. Le poids du lit peut atteindre 1T. Le corps du lit est recuit et fraisé par un grand portique pour percer avec précision tous les trous de base d'installation à la fois. .
Résistance à la traction et stabilité dimensionnelle plus élevées. Améliorez efficacement la précision du lit, réduisez l'erreur de traitement de la pièce. Augmentez la résistance et la stabilité du rail de guidage.
Il réduit la perte de la machine de découpe laser en métal lorsqu'elle est utilisée. Il garde la précision de la machine-outil pendant longtemps et ne se déforme pas pendant 20 ans. L'équipement a une bonne stabilité et réduit les erreurs de traitement causées par les vibrations du lit.

Autres fournisseurs: banc de soudage de plaques, mauvaise stabilité globale et faible précision.

FAISCEAU D'EXTRUSION EN ALUMINIUM AÉROSPATIALE

Haute précision. Après vieillissement manuel, traitement en solution et finition, la poutre présente une bonne intégrité, rigidité, ténacité et ductilité.
Vitesse rapide. L'alliage d'aluminium présente les caractéristiques d'un poids léger et d'une forte rigidité, ce qui favorise un mouvement à grande vitesse pendant le traitement, et une grande flexibilité est propice à la découpe à grande vitesse de divers graphiques sur la base d'une haute précision.
Haute efficacité. Le faisceau plus léger peut assurer le fonctionnement rapide de l'équipement, améliorer l'efficacité du traitement et en même temps assurer la qualité du traitement.

Non seulement le fonctionnement à grande vitesse de la meilleure machine de découpe laser peut être garanti, mais également la précision et l'efficacité du processus de découpe.
Améliorez efficacement la durée de vie et la précision de la machine de découpe laser en métal, réduisez le coût en temps et réduisez la perte de temps. Et après avoir utilisé la même limite de temps, le faisceau en aluminium peut assurer la précision de coupe dans la plus grande mesure, et en même temps il peut atténuer l'énergie cinétique de la tête laser pendant le mouvement à grande vitesse.

AXE DE ROTATION LATÉRALE

La longueur standard est de 3000 mm / 6000 mm / 9000 mm de dispositif à axe de rotation latéral, qui peut traiter des tubes carrés, des tubes ronds, des tubes ovales, des tubes rectangulaires, des tubes irréguliers et d'autres tubes en matériau métallique.
Conception de la pince: La conception de la pince électrique est utilisée des deux côtés, ce qui peut ajuster automatiquement le centre. La plage de réglage de la diagonale est de 20 à 220 mm.
Installation de support automatique: il adopte une conception intelligente de support de tube, qui peut résoudre le problème de déformation pendant le processus de coupe de longs tubes.
Il peut traiter à la fois des plaques métalliques et des tuyaux métalliques, une machine à deux fins, économisant de l'espace et des coûts et améliorant l'efficacité de la production.

TÊTE DE COUPE AU LASER AUTO-FOCUS

La tête laser a une unité d'entraînement de moteur intégrée et la lentille de focalisation est entraînée par un mécanisme linéaire pour changer automatiquement la position dans les 20 mm. L'utilisateur peut définir une mise au point continue à travers le programme pour terminer la perforation rapide de plaques épaisses et la découpe automatique de plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composé équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie à l'eau afin que la tête laser puisse fonctionner de manière stable pendant une longue période.

Configuration optique optimale et conception de flux d'air lisse et efficace pour améliorer l'effet de coupe;
Plage de mise au point automatique + 10 ~ -10mm, précision de réglage 0.01mm, vitesse de réglage de 100 mm / ms;
Conception de protection anti-poussière de protection de protection de la collimation, protéger efficacement les composants optiques internes;
Étendre la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
Le support de lentille de type tiroir est adopté pour faciliter le remplacement de la lentille de protection et simple;
Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.

L'autofocus économise du temps de mise au point et améliore l'efficacité du travail de 10 fois.
Étendre la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.

SYSTÈME DE TRANSMISSION HAUTE PRÉCISION

Engrenages et crémaillères Taiwan T-win, moteur d'entraînement Japon Yaskawa, réducteur France Motovario, rails de guidage Taiwan Hiwin.
La précision de positionnement de la découpeuse laser abordable est de 0,05 mm et la précision de repositionnement est de 0,03 mm.

CONCEPTION DE L'ÉCRAN D'AFFICHAGE LCD VERTICAL

L'affichage d'écran vertical est différent de l'affichage d'écran horizontal traditionnel. La vitesse de réponse atteint 8ms, la résolution atteint 1080p, le rapport d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface du logiciel de contrôle et les habitudes de navigation humaine sont mieux adaptées. De plus, il a un niveau de luminosité élevé et une faible réflectance, et le panneau de verre robuste est robuste et durable.

SYSTÈME DE CONTRÔLE INTELLIGENT EN BOUCLE OUVERTE

Le système de découpe laser Cypcut est un système de contrôle en boucle ouverte complet lancé spécifiquement pour l'industrie de la transformation des métaux à double usage.
Prend en charge AI, DXF, PLT, Gerber, LXD et d'autres formats de données graphiques, et accepte les codes G standard internationaux.
Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.
Disposition automatique flexible et diversifiée et fonctions de séquence de disposition manuelle, une variété de méthodes de tableau sont disponibles.
La puissante fonction de bibliothèque de matériaux permet d'enregistrer tous les paramètres de processus pour que le même matériau soit réutilisé.
Traitement de la mémoire des points d'arrêt et positionnement de toute fonction de point.
Coupe à hauteur fixe, suivi hors-bord et multiples méthodes de recherche de bord.
Prise en charge du contrôle à distance du système via un boîtier portable sans fil et Ethernet.
Un clic pour définir la trajectoire de coupe de vol.
Il est facile à installer, facile à déboguer, d'excellente performance et complet dans le plan.C'est le système de contrôle de découpe laser à fibre avec la part de marché la plus élevée à l'heure actuelle.

ARMOIRE DE COMMANDE INDÉPENDANTE AU SOL

Antipoussière Tous les composants électriques et sources laser sont intégrés dans une armoire de commande séparée et ont une conception étanche à la poussière pour prolonger la durée de vie des composants électriques. L'armoire de commande du thermostat automatique est équipée de la climatisation pour atteindre une température constante automatique. Cela peut empêcher les températures estivales d'endommager excessivement les composants.


Assemblage d'appareils électriques plus professionnels, séparation électrique forte et séparation électrique faible.

Interférence anti-poussière et antistatique plus simple, bonne dissipation thermique, facile à entretenir.

Plus pratique et facile à détecter les défauts de circuit et la maintenance.

Plus sûr et indépendant de l'équipement de la machine, réduire les interférences de fonctionnement de l'équipement.

MATÉRIAUX APPLICABLES

caizhi
MATÉRIAUX
4 coupes
COUPER
4-graver
GRAVER
主 图 -01
主 图 -02
主 图 -03
主 图 -04
Caizhi
МАТЕРИАЛЫ
4 разреза
ПОРЕЗ
4-гравировка
ГРАВИРОВАТЬ
4-марка
ОТМЕТКА
4 сварных шва
