iGR-T
MACHINE DE DÉCOUPE LASER POUR TUBES / TUBES MÉTALLIQUES
télécharger

INTRODUCTION

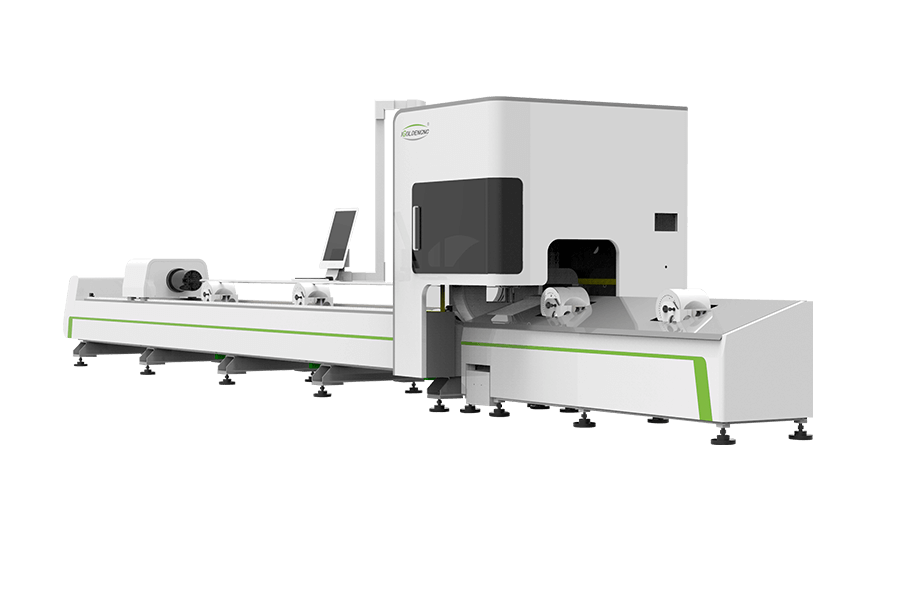

La machine de découpe au laser de tube est une machine de découpe laser spécialement conçue pour la coupe de tubes. Il peut couper des tubes ronds, des tubes carrés, des tubes ovales, des tubes rectangulaires et des tubes irréguliers. Il est équipé d'un système d'exploitation spécial de coupe, simple à utiliser, haute précision et professionnel. Strong, adapté à la coupe de profil professionnel, largement utilisé dans les équipements sportifs, les pipelines de pétrole, les équipements chimiques et d'autres industries. Il peut couper l'acier au carbone et l'acier inoxydable.

PARAMÈTRES DE L'ÉQUIPEMENT

Modèle IGR-T 6020 iGR-TG 6020
Diamètre du tube Φ20mm-φ225mm Φ20mm-φ360mm
Coup d'axe x 240mm
Coup d'axe Y 6500mm
Coup d'axe z 160mm
Précision X, précision de positionnement de l'axe Y 0.05mm 0.05mm
X, axe y axe de repositionnement de la précision 0.03mm 0.03mm
La vitesse W axos pivoter l'angle n * 360
W axe max. Tourner la vitesse 80RPM / min
X, axe Y Max. vitesse de course 50m / min 100m / min
Max. vitesse accélérée 0,8 g
Source de courant Phase 3
Tension nominale 380v
La fréquence 50 / 60Hz
Corps de machine Max. chargement de travail 300 kg
Poids 2200 kg 5500 kg
Taille (L * W * H) 11800 * 2400 * 2400mm 11800 * 2270 * 2200mm
Puissance laser 1000W / 1500W / 2000W / 3000W / 4000W 1000W / 1500W / 200W / 3000W / 4000W / 6000W

AFFICHAGE D'ÉCHANTILLONS

Coupe de tube métallique

SYSTÈME DE LUBRIFICATION AUTOMATIQUE
Le système de lubrification automatique fournit une quantité fixe d'huile de graissage pour la machine de découpe laser pour tuyaux afin d'assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme anormale et d'alarme de niveau de liquide. Le système améliore considérablement la précision de coupe et prolonge efficacement la durée de vie du mécanisme de transmission.
Système d'alarme intelligent
Fonction d'alarme automatique pour un état de fonctionnement anormal de l'équipement et appuyez sur l'interface de fonctionnement via le centre de contrôle, améliorez l'efficacité de la découpe de laser à plat de découpage au laser de la machine anormale, réduisez les risques de sécurité potentiels et réduisez les coûts de maintenance.

SYSTÈME DE SÉCURITÉ
Protection de voyage intelligente, surveillance automatique de la plage de fonctionnement des composants, installation de sources de limite standard de machines-outils internationale, la tête de coupe au laser est une fonction de réglage de la hauteur de condensateur intégré, améliore l'équipement et la protection de la sécurité de la vie, réduisez l'incidence des accidents, améliorez la coupe Efficacité.

TÊTE DE COUPE AU LASER AUTO-FOCUS

La tête laser a une unité d'entraînement de moteur intégrée et la lentille de focalisation est entraînée par un mécanisme linéaire pour changer automatiquement la position dans les 20 mm. L'utilisateur peut définir une mise au point continue à travers le programme pour terminer la perforation rapide de plaques épaisses et la découpe automatique de plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composé équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie à l'eau afin que la tête laser puisse fonctionner de manière stable pendant une longue période.

Configuration optique optimisée et conception fluide et efficace du flux d'air pour améliorer l'effet de coupe;
Plage de mise au point automatique + 10 ~ -10 mm, précision de réglage 0,01 mm, vitesse de réglage 100 mmms;
Conception de protection contre la poussière des lentilles de protection contre la collimation, protège efficacement les composants optiques internes;
Prolongez la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
Le support de lentille de type tiroir est adopté pour rendre le remplacement de la lentille de protection rapide et simple;
Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.

L'autofocus économise du temps de mise au point et améliore l'efficacité du travail de 10 fois.
Prolongez la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.

MANDRIN DOUBLE PNEUMATIQUE

La plage de diagonale ajustable est de 20-240 mm, le moteur servo et le réducteur sont entraînés de manière synchrone et la conception de support de tube intelligent est adoptée, ce qui peut résoudre le problème de déformation dans le processus de coupe du tube.
Pour assurer la précision de l'usinage, la découpe précise de tuyaux ronds, des tuyaux carrés, des tuyaux rectangulaires, des aciers d'angle, des aciers de canaux, des tuyaux irréguliers et des tuyaux ovales peuvent être réalisés.


Flexible et réglable pour améliorer l'efficacité.
Convient pour couper des tubes de différentes formes.
Plus sûr, facile à installer, économiser de la main-d'œuvre, consommer moins et coûte moins cher.
La longueur minimale de la queue est de 20 mm, ce qui réalise vraiment la découpe de la queue nulle, réduit le coût des matières premières et apporte d'énormes avantages de production.

FENÊTRE D'OBSERVATION DE PROTECTION

Adopte un verre de protection laser, vous pouvez voir tout le processus à travers la fenêtre d'observation, avec un environnement plus sûr et écologique, ce qui confirme la norme CE européenne.
Combinée à l'ergonomie, la hauteur de la poignée métallique est d'environ 1,3 m à 1,8 m, sur le côté droit de l'opérateur.

LOGICIEL DE COUPE DE TUYAU

Logiciel professionnel de découpe de tubes CypTube.
Suivi automatique du centre et compensation excentrique pour assurer la précision de coupe.
Technologie de coupe d'angle, pas de combustion excessive, haute qualité de section.
Traitement de coupe commun, réduction des remises et réduction des coûts de production.

SYSTÈME DE TRANSMISSION HAUTE PRÉCISION

Taiwan YYC Engrenages & racks, Japon Yaskawa Drive Moteur, France Motovario Reducer, Taiwan Hiwin Guide Rails.
La précision de positionnement du découpeur laser abordable est de 0,03 mm et la précision de repositionnement est de 0,02 mm.

LIT DE SOUDAGE LOURD

Le lit de soudage robuste est soudé avec un tube rectangulaire épais d'un diamètre de 200 * 200 mm. Le poids du lit peut atteindre 1000 kg. Le corps du lit est recuit et fraisé par un grand portique pour percer avec précision tous les trous de base d'installation à la fois.
Résistance à la traction et stabilité dimensionnelle plus élevées. Améliorez efficacement la précision du lit, réduisez l'erreur de traitement de la pièce. Augmentez la résistance et la stabilité du rail de guidage.
Il réduit la perte de l'équipement lors de son utilisation et conserve la précision de la machine de découpe laser de tube pendant longtemps et ne se déforme pas pendant 20 ans. L'équipement a une bonne stabilité et réduit les erreurs de traitement causées par les vibrations du lit.

Autres fournisseurs: banc de soudage des plaques, mauvaise stabilité globale et faible précision

CONCEPTION DE L'ÉCRAN D'AFFICHAGE LCD VERTICAL

L’écran tactile capacitif vertical de 21,5 pouces est différent de l’écran horizontal traditionnel. La vitesse de réponse est de 8ms, la résolution est de 1080p, le rapport d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface du logiciel de contrôle et les habitudes de navigation humaine sont mieux adaptées. De plus, il a un niveau de luminosité élevé et une faible réflectance, et le panneau de verre robuste est robuste et durable.

MATÉRIAUX APPLICABLES

caizhi
MATÉRIAUX
4 coupes
COUPER
4-graver
GRAVER
4 points
MARQUE
4 soudures
SOUDER
Tube en acier inoxydable
Tube en acier au carbone
Tube en aluminium
Tube en cuivre
Tube galvanisé
Tube d'or
Tube en argent
Tube de nickel
Tube de manganèse
