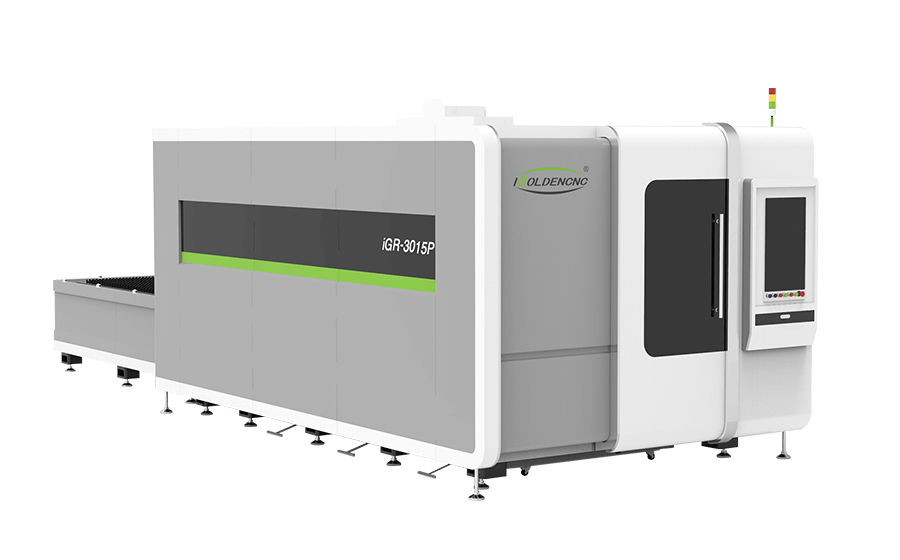

iGR-P
MACHINE DE DÉCOUPE LASER PLEINE PROTECTION
télécharger

INTRODUCTION

La machine de découpe laser à fibre de protection complète adopte une couverture de protection au laser entièrement fermée, est équipée d'une fenêtre d'observation de verre de protection au laser spéciale, qui est globalement magnifique, sûre et respectueuse de l'environnement; Dans le même temps, il est équipé d'une plate-forme d'échange spéciale pour une vitesse d'échange rapide. C'est un équipement spécial haut de gamme pourCoupe au laser de tôleet c'est le premier choix pour les entreprises de fabrication modernes.

Paramètre de machine de découpe laser fermé

Modèle iGR-P 3015 IGR-PH 3015 iGR-PG 6025
Zone de travail 3050 * 1530mm 6050 * 2530mm
Coup d'axe x 1530mm 2530mm
Coup d'axe Y 3050mm 6000mm
Coup d'axe z 315mm
Précision X, précision de positionnement de l'axe Y 0.05mm 0.03mm
X, axe y axe de repositionnement de la précision 0.03mm 0.02mm
La vitesse X, axe Y Max. vitesse de course 80m / min 140m / min
X, axe Y Max. vitesse accélérée 0,8 g 1,5 g
Source de courant Phase 3
Tension nominale 380V
La fréquence 50 / 60Hz
Corps de machine Max. chargement de travail 500 kg 800 kg 3000kg
Poids 3500 kg 6500 kg 18000kg
Taille (L * W * H) 7875 * 2450 * 2000mm 7960 * 2600 * 2400mm 14580 * 3925 * 2400mm
Puissance laser 1000W / 1500W / 2000W / 3000W 1000W / 2000W / 3000W / 4000W / 6000W 6000W / 8000W / 10000W / 12000W
Table de travail en option 4000 * 1500mm / 4000 * 2000mm / 4000 * 2500mm / 6000 * 2000mm 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm /

Affichage de l'échantillon de machine de découpe laser

Système de lubrification automatique
Le système de lubrification automatique fournit une quantité fixe d'huile de lubrification pour la machine de découpe au laser protectrice afin d'assurer le fonctionnement à grande vitesse de l'équipement, avec des fonctions d'alarme d'alarme et de niveau de liquide anormales. Le système améliore considérablement la précision de la coupe et étend efficacement la durée de vie du mécanisme de transmission.
Système d'alarme intelligent
Fonction d'alarme automatique pour l'état de travail anormal de l'équipement et appuyez sur l'interface de fonctionnement dans le centre de contrôle, améliorez l'efficacité deMachine de découpe laser à fibres ferméeDépannage anormal, réduire les risques potentiels de sécurité et réduire les coûts de maintenance.

SYSTÈME DE SÉCURITÉ
Protection de voyage intelligente, surveillance automatique de la plage de fonctionnement des composants, installation de sources de limite standard de machines-outils internationale, la tête de coupe au laser est une fonction de réglage de la hauteur de condensateur intégré, améliore l'équipement et la protection de la sécurité de la vie, réduisez l'incidence des accidents, améliorez la coupe Efficacité.

PLATEFORME D'ÉCHANGE

Plus rapide et plus stable.
Améliorez la précision et la sécurité du traitement.
Augmentation de la productivité.

Plate-forme d'échange automatique à double moteur à double chaîne, la plate-forme est composée d'un cadre soudé, avec une grille de support sur laquelle la pièce est supportée, et la table de travail peut supporter une charge allant jusqu'à 1000KG; il y a des boules universelles autour de la table de travail, entraînées par un servomoteur Yaskawa, une vitesse d'échange stable en 8-15s, empêchant efficacement les déviations et les collisions.
Les deux modes de liaison ou de fonctionnement indépendant peuvent être réglés de manière flexible, ce qui est pratique pour traiter les défauts tels que les bourrages, facile à nettoyer les déchets ci-dessous, répondre au chargement et au déchargement des plaques spéciales et améliorer l'efficacité de la production.

CONCEPTION DE PROTECTION COMPLÈTEMENT FERMÉE

Machine de découpe laser à fibres fermée 360 ​​° Protection complète et conception fermée, la fenêtre d'observation adopte un verre de protection laser qui répond aux normes CE européennes et toute la machine pèse 10T.


Protection de l'environnement: empêchez la fuite de poussière générée par la coupe pour assurer la propreté de la zone de travail.
Sécurité: éviter la pollution au laser, protéger la sécurité des opérateurs dans le processus de production et améliorer le facteur de sécurité.
Étendez la durée de vie de la machine et peut maintenir et améliorer la qualité du traitement du produit, et enfin une efficacité stable et élevée.

La protection entièrement fermée améliore la sécurité de l'utilisation.

Le verre de protection au laser protège les humains du rayonnement laser.

Le système de collecte automatique de la poussière est écologique.

Le système de surveillance intelligent réduit le taux d'accident et améliore l'efficacité du travail et la stabilité.

TÊTE DE COUPE AU LASER AUTO-FOCUS

La tête laser a une unité d'entraînement de moteur intégrée et la lentille de focalisation est entraînée par un mécanisme linéaire pour changer automatiquement la position dans les 20 mm. L'utilisateur peut définir une mise au point continue à travers le programme pour terminer la perforation rapide de plaques épaisses et la découpe automatique de plaques de différentes épaisseurs et matériaux. Le groupe de lentilles composé équipé de D28 intègre le faisceau lumineux et optimise la conception optique et refroidie à l'eau afin que la tête laser puisse fonctionner de manière stable pendant une longue période.

Configuration optique optimale et conception de flux d'air lisse et efficace pour améliorer l'effet de coupe;
Plage de mise au point automatique + 10 ~ -10mm, précision de réglage 0.01mm, vitesse de réglage de 100 mm / ms;
Conception de protection anti-poussière de protection de protection de la collimation, protéger efficacement les composants optiques internes;
Étendre la distance entre la lentille de protection et la buse pour augmenter la durée de vie de la lentille;
Le support de lentille de type tiroir est adopté pour faciliter le remplacement de la lentille de protection et simple;
Le connecteur QBH n'est pas limité, il peut être équipé de divers lasers avec connecteur QBH.

L'autofocus économise du temps de mise au point et améliore l'efficacité du travail de 10 fois.
Étendre la durée de vie, en optimisant la conception structurelle de la tête de coupe, prolongez sa durée de vie.

SYSTÈME DE TRANSMISSION HAUTE PRÉCISION

Taiwan T-Win Gears & Racks, Japon Yaskawa Drive Moteur, France Motovario Reducer, Taiwan Hiwin Guide Rails.
La précision de positionnement de l'abordableCoupe laserest de 0,03 mm et la précision de repositionnement est de 0,02 mm.

LIT DE SOUDAGE LOURD

Le lit de soudage du tube carré est soudé avec un tube rectangulaire épais d'un diamètre de 200 * à 200 mm. Le poids du lit peut atteindre 1T. Le corps du lit est recuit et broyé par un grand portique pour percer avec précision tous les trous de base d'installation à la fois. .
Résistance à la traction supérieure et stabilité dimensionnelle. Améliorer efficacement la précision du lit, réduire l'erreur de traitement de la pièce. Augmentez la résistance et la stabilité du rail de guidage.
Il réduit la perte de l'équipement lorsqu'il est utilisé. Il conserve la précision de l'outil machine pendant une longue période et ne se déforme pas pendant 20 ans. La machine de découpe laser à fibres fermée a une bonne stabilité et réduit les erreurs de traitement causées par la vibration du lit.

Autres fournisseurs: banc de soudage de plaques, mauvaise stabilité globale et faible précision.

CONCEPTION DE BORD COUVERT EN ACIER INOXYDABLE

Sur la plate-forme de chargement arrière et de déchargement, le bord du lit est recouvert d'acier inoxydable de haute qualité.


Résistant à l'usure et résistant aux rayures. L'utilisation d'acier inoxydable austénitique renforcé a une résistance à l'abrasion plus forte et une résistance aux rayures, évitant les dommages directs du lit et provoquant une corrosion du corps du lit.
Conservateur. L'acier inoxydable de haute qualité a une résistance à la corrosion, et elle rencontrera inévitablement un fort environnement d'acide ou alcalin pendant la transformation industrielle.
Une durée de vie plus longue. Protégez efficacement le corps du lit, qui peut être démonté et remplacé par lui-même pour prolonger la durée de vie de l'équipement.

leMachine de découpe laser en métal avec échangePlate-forme, pendant le processus de chargement et de déchargement, la feuille métallique continuera à frotter contre le bord du lit. La conception innovante en acier inoxydable rend l'équipement magnifique et pratique et réduit davantage les coûts de maintenance.

FAISCEAU D'EXTRUSION EN ALUMINIUM AÉROSPATIALE

Haute précision. Après vieillissement manuel, traitement de la solution et finition, le faisceau a une bonne intégrité, une rigidité, une ténacité et une ductilité.
Vitesse rapide. L'alliage d'aluminium présente les caractéristiques de la légèreté et de la forte rigidité, ce qui est propice au mouvement à grande vitesse pendant le traitement et une grande flexibilité est propice à la découpe à grande vitesse de divers graphiques sur la base de la haute précision.
Haute efficacité. Le faisceau de poids plus léger peut assurer le fonctionnement rapide de l'équipement, améliorer l'efficacité de traitement tout en garantissant la qualité de traitement.

Non seulement le fonctionnement à grande vitesse du meilleur cutter laser peut être garanti, mais également la précision et l'efficacité de la transformation de la tôle métallique.

Améliorer efficacement la durée de vie de service et la précision de la machine de découpe au laser à fibre fermé, réduisez les coûts de temps et réduisez la perte de temps. Et après avoir utilisé le même délai, le faisceau d'aluminium peut assurer la précision de la coupe dans la plus grande mesure et, en même temps, il peut atténuer l'énergie cinétique de la tête laser pendant un mouvement à grande vitesse.

CONCEPTION DE L'ÉCRAN D'AFFICHAGE LCD VERTICAL

L'affichage d'écran vertical est différent de l'affichage d'écran horizontal traditionnel. La vitesse de réponse atteint 8ms, la résolution atteint 1080p, le rapport d'écran est optimisé à 16: 9, la consommation d'énergie est faible et l'interface du logiciel de contrôle et les habitudes de navigation humaine sont mieux adaptées. De plus, il a un niveau de luminosité élevé et une faible réflectance, et le panneau de verre robuste est robuste et durable.

SYSTÈME DE CONTRÔLE INTELLIGENT EN BOUCLE OUVERTE

CypcutSystème de coupe laserest un système de contrôle ouvert en boucle ouverte complet lancé spécifiquement pour l'industrie de la transformation des tôles.
Support AI, DXF, PLT, GERBER, LXD et d'autres formats de données graphiques et acceptent les codes G Standard G graphiques.
Lors de l'ouverture et de l'importation de fichiers externes, l'optimisation est automatiquement effectuée.
Fonctions de séquence automatique et de présentation manuelle flexibles et diverses, une variété de méthodes de réseau sont disponibles.
La fonction de bibliothèque de matériaux puissante permet d'enregistrer tous les paramètres de processus pour que le même matériau soit utilisé à nouveau.
Traitement de la mémoire d'arrêt d'arrêt et positionnement de n'importe quelle fonction de point.
Coupage à hauteur fixe, découpée hors paille et plusieurs méthodes de recherche de bord.
Prise en charge de la télécommande du système via une boîte de poche sans fil et Ethernet.
Un clic pour définir un chemin de coupe de vol.
Il est facile à installer, facile à déboguer, excellent dans la performance et complet dans Plan.it est le système de contrôle de coupe au laser à la fibre avec la part de marché la plus élevée à présent.

ARMOIRE DE COMMANDE INDÉPENDANTE AU SOL

POUSSIBLES ALLOUS LES COMPOSANTS ÉLECTRIQUES ET LES SOURCES LASER SONT INTÉRIRISONS EN CABILLE DE COMMANDE SÉPARÉE et ont une conception anti-poussière pour prolonger la durée de vie des composants électriques. L'armoire de commande automatique de thermostat est équipée de la climatisation pour obtenir la température automatique constante. Cela peut empêcher les températures d'été Dommages excessives aux composants.


Ensemble d'appareils électriques plus professionnel, séparation solide de l'électricité et séparation de l'électricité faible.

Plus simple anti-poussière, interférence antistatique, bonne dissipation de chaleur, facile à entretenir.

Plus pratique et facile à détecter les défauts de circuit et la maintenance.

Plus sûr et indépendant deMachine de coupe laser à fibre ferméee, réduire les interférences d'utilisation du matériel.

MATÉRIAUX APPLICABLES

caizhi
MATÉRIAUX
4 coupes
COUPER
4-graver
GRAVER
4 points
MARQUE
4 soudures
SOUDER
Plaque en acier inoxydable
Plaque en acier au carbone
Feuille d'aluminium
Feuille de cuivre
Tôle galvanisée
Plaque d'or
Plat en argent
Plaque de nickel
Assiette de manganèse
