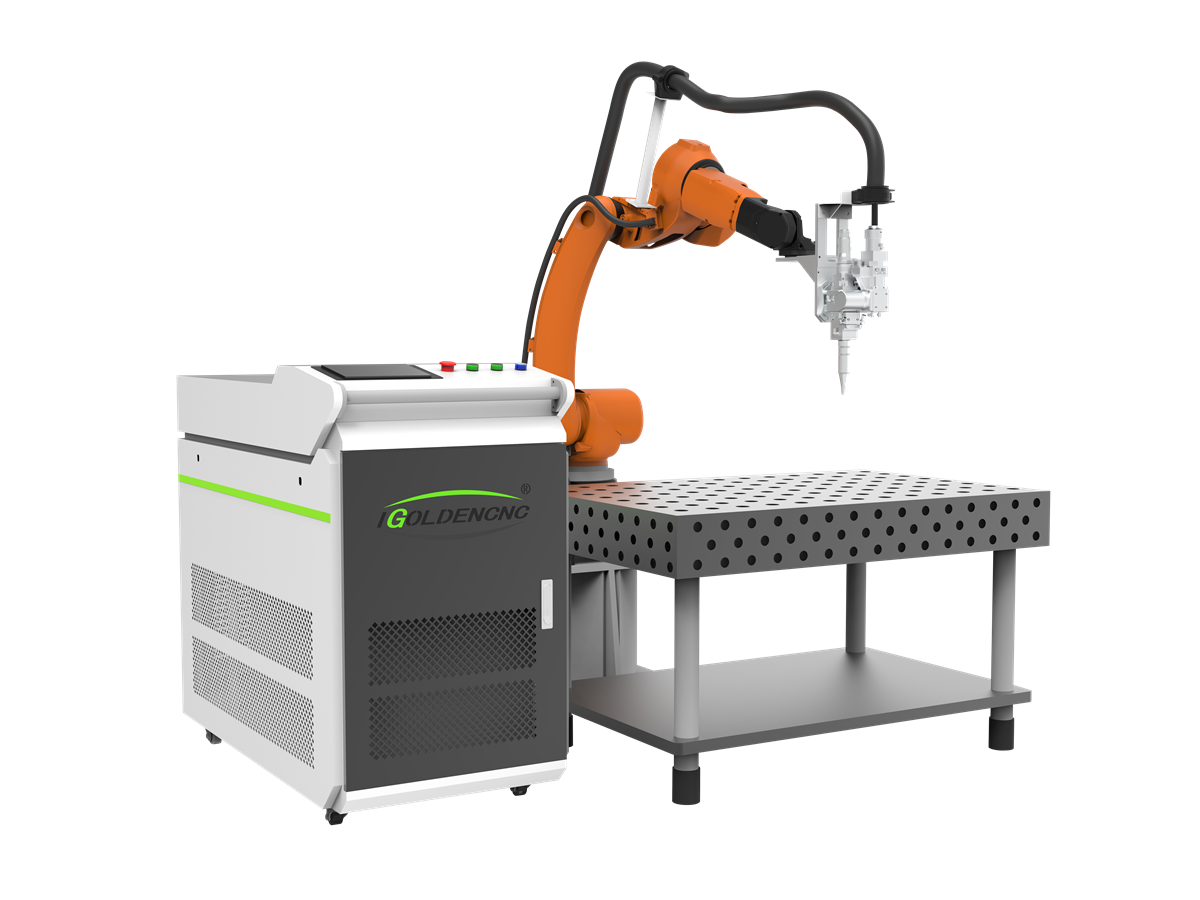

Machine de soudage laser à fibre de robot

télécharger

Introduction de la machine de soudage laser à fibre de robot

Le soudage au laser utilise un faisceau laser de densité à haute énergie sous forme de source de chaleur pour chauffer localement le matériau dans une petite zone pour faire fondre le matériau pour former une piscine fondue spécifique, de manière à atteindre l'effet de soudage. Le soudage au laser est principalement utilisé pour le soudage des matériaux à paroi mince, des pièces de précision, etc. Il peut réaliser le soudage sur place, le soudage d'épissage, le soudage d'étanchéité, le soudage à la gencive, etc.

La combinaison de soudage au laser et de robots présente les avantages de l'automatisation, de l'intelligence et une grande flexibilité, et peut être utilisé pour souder des matériaux de surface complexes.

Paramètre de la machine à souder laser

Modèle

igwl-Rw- 1500

IGWL-RW-2000

igwl-rw- 3000

Puissance laser

1500w

2000W

3000w

Longueur d'onde laser

1080 ± 10nm

Robot

FANUC - robot de soudage à six axes

Charge maximale sur le poignet

12kg

Repositionnement de la précision

± 0,03mm

Amplitude de mouvement

Avant-bras

J1

340º / 370º

J2

235º

J3

455º

Haut du bras

J4

380º

J5

380º

J6

900º

vitesse maximale

Avant-bras

J1

260º / s

J2

240º / s

J3

260º / s

Haut du bras

J4

430º / s

J5

450º / s

J6

720º / s

Épaisseur du soudage

Matériel

≤4mm

≤6mm

≤8mm

Exigences de l'écart de soudage

≤0,3mm

Tension

380V ± 10%

Pouvoir total

≤8kw

≤10kw

≤12kw

Poids brut

200 kg

Remarques: Peut être personnalisé en fonction des besoins des clients

Échantillon de machine de soudage au laser

Collimation Focale Durée: 150mm Durée focale de mise au point: 250 mm de diamètre de la fibre: 50 μm de protection de protection> 15L / min

Numérotage

Matériel

Puissance de sortie

Pénétration (mm)

Vitesse (mmmin)

1

acier inoxydable

500

1.5

0.85

2

acier inoxydable

500

1

2.55

3

acier inoxydable

500

0.5

6.8

4

acier inoxydable

750

2.5

0.85

5

acier inoxydable

750

2

2.55

6

acier inoxydable

750

1.5

2.17

7

acier inoxydable

750

1

6.8

8

acier inoxydable

1000

0.5

8.5

9

acier inoxydable

1000

3

0.85

10

acier inoxydable

1000

2.5

2.55

11

acier inoxydable

1000

2

3.4

12

acier inoxydable

1000

1.5

5.1

13

acier inoxydable

1000

0.5

12.75

14

Acier au carbone (faible)

500

1

1.28

15

Acier au carbone (faible)

500

0.5

5.1

16

Acier au carbone (faible)

750

2

0.85

17

Acier au carbone (faible)

750

1.5

2.55

18

Acier au carbone (faible)

750

1

5.95

19

Acier au carbone (faible)

750

0.5

7.62

20

Acier au carbone (faible)

1000

2.5

0.85

21

Acier au carbone (faible)

1000

2

2.55

22

Acier au carbone (faible)

1000

1.5

4.25

23

Acier au carbone (faible)

1000

1

6.8

24

Acier au carbone (faible)

1000

0.5

11.05

25

Aluminium pur

500

1

0.85

26

Aluminium pur

750

1

1.7

27

Aluminium pur

1000

1

3.4

28

Aluminium pur

1000

2

0.85

29

Cuivre rouge

1000

0.3

1.7

JPT Laser

Nous utilisons des lasers de fibres avancés avec une durée de vie de plus de 10%, une faible consommation d'énergie, un faible taux d'échec, une fibre flexible jusqu'à 10-15m, une soudure extérieure et pratique, équipée d'une couche protectrice dure.

Tête de soudage professionnelle WSX

1. Cette tête de soudage présente de forts avantages dans les applications de soudage en alliage d'aluminium et de soudage de puissance moyenne, et il s'agit d'une tête de soudage économique.

2. La tête de soudage utilise un moteur pour entraîner la lentille vibrant X, Y, avec une variété de modes de pivotement, et le soudage de la balançoire permet à la pièce d'avoir des soudures irrégulières, des lacunes plus grandes et d'autres paramètres de traitement, ce qui peut améliorer considérablement le soudage. qualité.

3. La structure interne de la tête de soudage est complètement scellée, ce qui peut empêcher la partie optique d'être polluée par la poussière.

4. La lentille de protection adopte une structure de type tiroir, facile à remplacer.

5. Il peut être équipé de divers lasers avec des connecteurs QBH.

Liaison robot à six axes

La liaison à six axes du robot peut facilement réaliser le soudage de pièces à trois dimensions.

Avec des outillages spéciaux et un établissement de liaison, il peut réaliser des soudages entièrement automatiques avec un serrage.

S & A refroidisseur d'eau

La machine de refroidissement d'eau spéciale pour la machine à souder laser à fibre garantit l'opération stable et la sécurité de l'équipement de soudage au laser.

Machine de soudage au laser de fibre automatique Série IGWL-AW

La combinaison de soudage au laser et de robots présente les avantages de l'automatisation, de l'intelligence et une grande flexibilité, et peut être utilisé pour souder des matériaux de surface complexes.

La machine de soudage au laser de robot est composée d'une tête de laser à fibre dédiée, d'un système de suivi de capacités de haute précision, d'un laser à fibre et d'un système de robot industriel. Il s'agit d'un équipement avancé pour le soudage flexible de feuilles métalliques d'épaisseurs différentes provenant de plusieurs angles et de multiples directions.

Il est largement utilisé dans la fabrication de métaux, la fabrication de machines et la fabrication de pièces automobiles ayant des exigences de traitement pour les pièces tridimensionnelles.

Matériaux applicables

cazhi
MATÉRIAUX
À 4 coupes
COUPER
4-grave
GRAVER
4-Marke
MARQUE
4-Soudure
SOUDER
Acier inoxydable
Acier Carbone
Aluminium
Cuivre
Feuille galvanisée
Or
Argent
Plaque de nickel
Assiette de manganèse

Comparaison du soudage au laser et du soudage traditionnel

Méthode de soudage

Zone affectée par la chaleur

Déformation thermique

Qualité de soudure

S'il faut ajouter de la soudure

Environnement de soudage

La soudure au laser

Plus petit

Plus petit

mieux

non

Aucune exigence particulière (sauf pour les industries spéciales)

Brasage

général

général

général

Oui

Chauffage global

Argon arc soudage

Plus grand

Plus grand

général

Oui

Besoin d'électrodes

Soudage de résistance

Plus grand

Plus grand

général

non

Besoin d'électrodes

Soudage à l'arc plasma

général

général

général

Oui

Besoin d'électrodes

Soudure de faisceau d'électrons

Plus petit

Plus petit

mieux

non

vide

Caractéristiques de soudage au laser

1. Le robot a une liaison à six axes, une précision de positionnement élevée, une grande plage de traitement et un soudage facile de pièces tridimensionnelles.

2. Comparé au soudage à l'arc d'argon traditionnel, la vitesse de soudage au laser est augmentée de 5 à 10 fois et la consommation d'énergie et la consommation de consommables sont plus faibles et la qualité de soudage est très stable.

3. La zone de soudage touchée par la chaleur est plus petite, ce qui peut mieux garantir la qualité des produits de soudage.

4. Le soudage au laser de robot a une bonne adaptabilité à la taille et à la forme des matériaux de soudage et des pièces de soudage, et peut réaliser le contrôle automatique et le soudage à longue distance;

5. Ce poste de travail est très flexible et peut souder les pièces incurvées ou en forme de particules tridimensionnelles. Avec des tables de travail spéciales d'outillage et de liaison, il peut réaliser des soudages entièrement automatiques avec un serrage.

6. Le soudage au laser a moins de fumée et de poussière, moins de rayonnement et est plus respectueux de l'environnement et plus sûre.

7. Equipé d'un système de suivi de soudure de soudure sans contact pour détecter et corriger la déviation de la couture de soudure en temps réel pour garantir obtenu la couture de soudure qualifiée.
